HV816DB3，高亮度 16.5 英寸 2 EL 燈驅動器演示板

使用 Microchip Technology 的 HV816K6-G 的參考設計

設計簡介

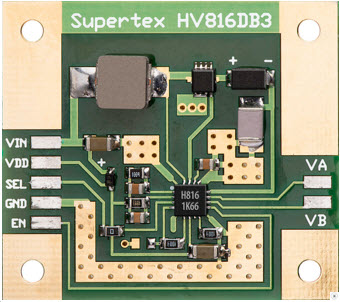

HV816DB3 演示板專為使用 HV816 4x4 QFN-16 封裝的高功率應用而設計。 HV816DB3 板具有驅動 16.5in2 EL 燈的電路。 HV816DB3 電路經過優化，可驅動尺寸為 16.5 英寸 2 的 EL 燈。對于需要不同 EL 頻率或更小 EL 燈尺寸的低功率應用，可以通過更改某些組件值來重新優化演示板。需要注意的是，HV816DB3 上器件的最大功耗限制為 2.5W

說明

HV816DB3, Demo Board is designed for high power applications using the HV816 4x4 QFN-16 package. The HV816DB3 board has the circuitry to drive a 16.5in2 EL lamp. The HV816DB3 circuit has been optimized to drive an EL lamp size of 16.5 in2 . For lower power applications requiring different EL frequencies or smaller EL lamps sizes, the demo board can be re-optimized by changing some of the component values. It should be noted that the maximum power dissipation for the device on the HV816DB3 is limited to 2.5W

主要特色

Input Voltage

2.7 to 5.5 V
Output Voltage

-180|180 V
Number of Derived Elements

1
