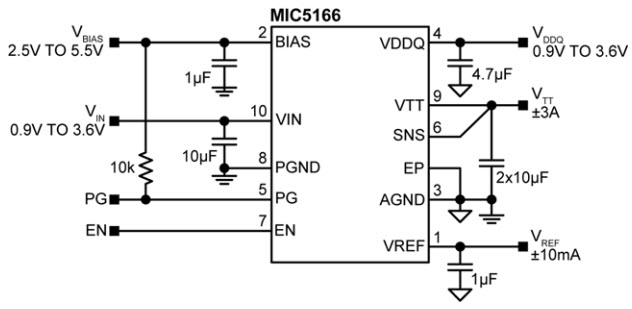

MIC5166 3A高速低VIN DDR終端典型應用

使用 Microchip Technology 的 MIC5166 的參考設計

設計簡介

MIC5166 的典型應用是 3A、高速、線性、低 VIN、雙倍數據速率 (DDR)、存儲器終結器電源。該部件很小，需要小型輸出電容器，使其成為小型整體解決方案。這使得它可以方便地放置在靠近 DDR 內存的位置，最大限度地減少電路板布局電感，避免在 DDR 內存中產生過大的電壓紋波

說明

Typical Application for the MIC5166 is a 3A, high-speed, linear, low VIN, double data rate (DDR), memory terminator power supply. The part is small and requires small output capacitors making it a tiny overall solution. This allows it to be conveniently placed close to the DDR memory, minimizing circuit board layout inductance which may cause excessive voltage ripple at the DDR memory

主要特色

Conversion Type

DC to DC
Input Voltage

0.9 to 3.6 V

相關文檔

mic5166

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MIC5166YML-TR	Special Purpose Voltage Regulators	3A HIGH SPEED LOW V DDR TERMINATOR	點擊下載
MIC5166YML	Special Purpose Voltage Regulators	3A High Speed Low input Voltage DDR Terminator	點擊下載
