使用 Microchip Technology 的 TC323 的參考設計

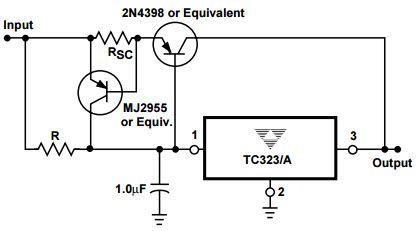

具有短路保護功能的 TC323 電流升壓調節器的典型工作電路

設計簡介

具有短路保護功能的 TC323 電流升壓穩壓器的典型工作電路。 TC323是一款單片集成電路，提供固定的正5V輸出，負載驅動能力超過3A。這些三端穩壓器采用內部電流限制、熱關斷和安全區補償

說明

Typical Operating Circuit for TC323 Current Boost Regulator with Short Circuit Protection. The TC323 is a monolithic integrated circuits which supply a fixed positive 5V output with a load driving capability in excess of 3A. These 3-terminal regulators employ internal current limiting, thermal shutdown and safe-area compensation

主要特色

Conversion Type

DC to DC
Topology

Boost

相關文檔

tc323_a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TC323	Linear Regulators	Standard Regulator Pos 5V 3A 3-Pin(3+Tab) TO-220	點擊下載
