MIKROE-3438，用于 LMR36015 3.3V 高效降壓轉換器的降壓 11 Click 板

使用 MikroElektronika 的 LMR36015ARNXT 的參考設計

設計簡介

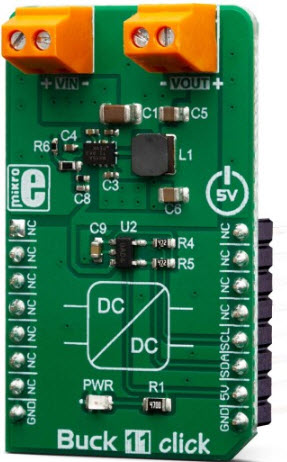

MIKROE-3438，Buck 11 Click 板是一款高效降壓轉換器，其輸出電壓為 3.3V，源自連接的電源電壓，范圍為 4.2 至 60V。 Buck 11 click 基于 LMR36015，一款高效 DC-DC 降壓轉換器。此外，Buck 11 Click 通過采用額外的 A/D 轉換器電路來監控輸出電壓的穩定性。由于其高效率，LMR36015 允許 Click 板輕松提供高達 1.5A 的電流。通過使用 PFM 模式優化較輕負載的效率。它采用 HotRod 封裝，具有低噪音性能、高效率和非常緊湊的尺寸

說明

MIKROE-3438, Buck 11 Click Board is a high-efficiency step-down converter which provides 3.3V on its output, derived from the connected power supply voltage, in the range from 4.2 to 60V. Buck 11 click is based on the LMR36015, a highly efficient DC-DC step-down converter. In addition, Buck 11 click offers monitoring the stability of the output voltage by employing an additional A/D converter circuit. Due to its high efficiency, LMR36015 allows the Click board to easily deliver up to 1.5A of current. The efficiency for lighter loads is optimized by using the PFM mode. It features a HotRod package which enables a low noise performance, high efficiency and very compact size

主要特色

Conversion Type

DC to DC
Input Voltage

4.2 to 60 V
Output Voltage

3.3 V
Output Current

1.5 A
Efficiency

92.52 %
Topology

Buck

參考設計下載

Buck 11 Click Schematic

相關文檔

pgurl_4496105894952159

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MCP3221A5T-E/OT	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 22.3ksps 12-bit Serial Automotive 5-Pin SOT-23 T/R	點擊下載
MCP3221A5T-I/OTVAO	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 22.3ksps 12-bit Serial Automotive 5-Pin SOT-23 T/R	點擊下載
MCP3221A5T-I/OT	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 22.3ksps 12-bit Serial Automotive 5-Pin SOT-23 T/R	點擊下載
MCP3221A5T-E/OTVAO	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 22.3ksps 12-bit Serial Automotive 5-Pin SOT-23 T/R	點擊下載
LMR36015ARNXT	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.2V to 60V Synchronous Step Down Single-Out 1V to 57V 1.5A 12-Pin VQFN-HR T/R	點擊下載
