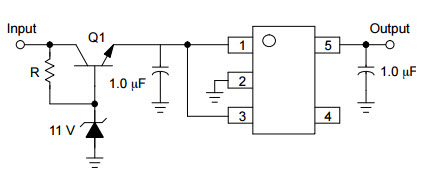

NCV551 150 mA CMOS 低 Iq 低壓降穩壓器的典型應用，適用于輸入電壓大于 12 V

使用 ON Semiconductor 的 NCV551 的參考設計

設計簡介

NCV551 150 mA CMOS 低 Iq 低壓差穩壓器的典型應用，輸入電壓大于 12 V。 NCP551 系列固定輸出低壓差線性穩壓器專為需要低靜態電流的手持通信設備和便攜式電池供電應用而設計

說明

Typical Application for NCV551 150 mA CMOS Low Iq Low-Dropout Voltage Regulator for Input Voltages Greater than 12 V. The NCP551 series of fixed output low dropout linear regulators are designed for handheld communication equipment and portable battery powered applications which require low quiescent

主要特色

Conversion Type

DC to DC
Topology

LDO

相關文檔

ncp551-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCV551SN25T1G	Linear Regulators	LDO Regulator Pos 2.5V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN28T1G	Linear Regulators	LDO Regulator Pos 2.8V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN33T1G	Linear Regulators	LDO Regulator Pos 3.3V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN32T1G	Linear Regulators	LDO Regulator Pos 3.2V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN31T1G	Linear Regulators	LDO Regulator Pos 3.1V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN50T1G	Linear Regulators	LDO Regulator Pos 5V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN36T1G	Linear Regulators	LDO Regulator Pos 3.6V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN15T1G	Linear Regulators	LDO Regulator Pos 1.5V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN27T1G	Linear Regulators	LDO Regulator Pos 2.7V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN14T1G	Linear Regulators	LDO Regulator Pos 1.4V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN18T1G	Linear Regulators	LDO Regulator Pos 1.8V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
NCV551SN30T1G	Linear Regulators	LDO Regulator Pos 3V 0.15A Automotive 5-Pin TSOP T/R	點擊下載
