DN05109/D，高效DC-DC轉換器模塊

使用 ON Semiconductor 的 NCP12700BMTTXG 的參考設計

設計簡介

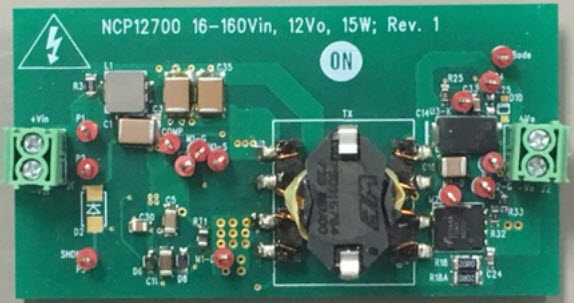

DN05109/D，參考設計介紹了使用 NCP12700BMTTXG 控制器開發的 12V、15W 反激式 SMPS。 SMPS 的工作輸入電壓范圍為 18 - 160 V，同時實現超過 85% 的滿負載效率。 SMPS 設計為在不連續導通模式下運行，并利用 NCP4308 實現次級側同步整流以提高效率

說明

DN05109/D, Reference design describes a 12V, 15W flyback SMPS developed with the NCP12700BMTTXG controller. The SMPS operates from an input voltage range of 18 - 160 V while achieving greater than 85% full load efficiency. The SMPS was designed to operate in discontinuous conduction mode and implements secondary side synchronous rectification for improved efficiency, utilizing the NCP4308

主要特色

Conversion Type

DC to DC
Input Voltage

18 to 160 V
Output Voltage

12 V
Output Current

1.25 A
Output Power

15 W
Efficiency

85 %
Topology

Flyback- DCM

相關文檔

dn05109-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP4308DDR2G	AC to DC Switching Converters	Self-Supplied Monolithic AC to DC Switch	點擊下載
NCP431AVSNT1G	Voltage References	V-Ref Adjustable 2.5V to 36V 100mA 3-Pin SOT-23 T/R	點擊下載
HMHA2801AV	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat Tube	點擊下載
HMHA2801AR2	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat T/R	點擊下載
HMHA2801A	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat Tube	點擊下載
HMHA2801AR2V	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat T/R	點擊下載
NCP12700BMTTXG	PWM and Resonant Controllers	Current Mode PWM Controller 1000kHz 10-Pin WQFN EP T/R	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
