NCP5603EVB，基于 NCP5603 的高效電荷泵轉換器/白光 LED 驅動器評估板

使用 ON Semiconductor 的 NCP5603MNR2 的參考設計

設計簡介

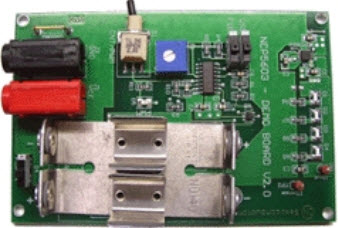

NCP5603EVB，NCP5603 的評估板是一款專用于中等功率白光 LED 應用的集成電路。功率轉換是通過電荷泵結構實現的，使用兩個外部陶瓷電容器，使系統極其微小。該器件通過低電池電壓源向負載提供恒定電壓。它特別適合低成本、低功耗應用中使用的高效 LED，并具有高度延長的電池壽命

說明

NCP5603EVB, Evaluation Board for the NCP5603 is an integrated circuit dedicated to the medium power White LED applications. The power conversion is achieved by means of a charge pump structure, using two external ceramic capacitors, making the system extremely tiny. The device supplies a constant voltage to the load from a low battery voltage source. It is particularly suited for the High Efficiency LED used in low cost, low power applications, with high extended battery life

主要特色

Input Voltage

2.7 to 5.5 V
Output Current

0.35 A
Number of Derived Elements

4

參考設計下載

相關文檔

ncp5603evb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MC14538BDTR2G	Monostable Multivibrators	Monostable Multivibrator Dual-Element -55°C 125°C 16-Pin TSSOP T/R	點擊下載
NLV27WZ14DFT2G	Inverters and Schmitt Triggers	Inverter Schmitt Trigger 2-Element CMOS Automotive 6-Pin SC-88 T/R	點擊下載
MC14538BDWR2G	Monostable Multivibrators	Monostable Multivibrator Dual-Element -55°C 125°C 16-Pin SOIC W T/R	點擊下載
MC14538BDWG	Monostable Multivibrators	Monostable Multivibrator Dual-Element -55°C 125°C 16-Pin SOIC W Tube	點擊下載
09.03290.01	Switch Slide	Switch Slide ON ON SPDT Top Slide 0.5A 24VAC 24VDC 6VA 10000Cycles PC Pins Thru-Hole	點擊下載
MC14538BDG	Monostable Multivibrators	Monostable Multivibrator Dual-Element -55°C 125°C 16-Pin SOIC Tube	點擊下載
NL27WZ14DFT2G	Inverters and Schmitt Triggers	Inverter Schmitt Trigger 2-Element CMOS 6-Pin SC-88 T/R	點擊下載
NL27WZ14DTT1G	Inverters and Schmitt Triggers	Inverter Schmitt Trigger 2-Element CMOS 6-Pin TSOP T/R	點擊下載
MC14538BDR2G	Monostable Multivibrators	Monostable Multivibrator Dual-Element -55°C 125°C 16-Pin SOIC T/R	點擊下載
