使用 Richtek Technology Corporation 的 RT8560 的參考設計

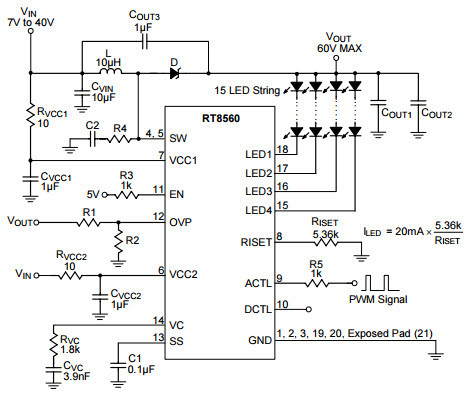

RT8560 1MHz、20mA滿量程電流數字PWM調光控制的典型應用

設計簡介

RT8560 1MHz、20mA 滿量程電流數字 PWM 調光控制的典型應用。 RT8560 是一款 60V 4 通道 LED 驅動器，能夠為每個通道提供 30mA 電流，具有 15 個 LED（每個二極管 3.6V），一個驅動器總共可提供 60 個 LED

說明

Typical Application for RT8560 1MHz, 20mA Full Scale Current Digital PWM Dimming Control. The RT8560 is a 60V 4-channel LED driver capable of delivering 30mA to each channel with 15 LEDs (3.6V per diode) total 60 LEDs with one driver

相關文檔

ds8560-01

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
RT8560	LED 驅動器	LED Driver 60 Segment 7000uA Supply Current 20-Pin WQFN EP	點擊下載
