使用 Richtek Technology Corporation 的 RT8567A 的參考設計

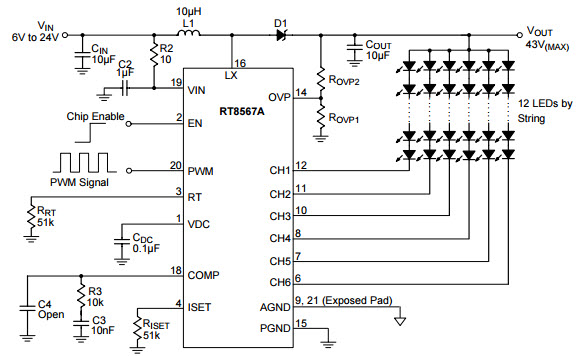

具有 PWM 調光控制的 RT8567A、6 通道、43 Vout WLED 驅動器的典型應用 2

設計簡介

具有 PWM 調光控制功能的 RT8567A、6 通道、43 Vout WLED 驅動器的典型應用 2。 RT8567A 是一款高效率白光 LED 驅動器。它專為采用 LED 陣列作為光源的 LCD 面板而設計。集成電流模式升壓控制器可并行驅動 6 個燈串，每串最多支持 12 個 WLED。內部電流吸收器支持最大 ±2% 的電流失配，以實現每串 LED 的出色亮度均勻性

說明

Typical Application-2 for RT8567A, 6-CH, 43 Vout WLED Driver with PWM Dimming Control. The RT8567A is a high efficiency driver for white LEDs. It is designed for LCD panels that employ an array of LEDs as the lighting source. An integrated current mode Boost controller drives six strings in parallel and supports up to 12 WLEDs per string. The internal current sinks support a maximum of ±2% current mismatching for excellent brightness uniformity in each string of LEDs

主要特色

Input Voltage

6 to 24 V
Output Voltage

43 V
Number of Derived Elements

72

相關文檔

459download_ds

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
RT8567A	LED 驅動器	LED Driver 72 Segment 20-Pin WQFN EP	點擊下載
