使用 Richtek Technology Corporation 的 RT2810BHGQUF 的參考設計

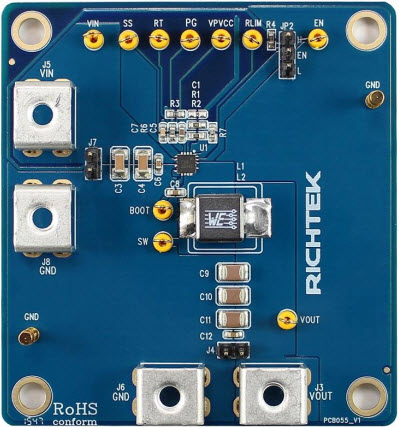

EVB_RT2810BHGQUF，RT2810B 10A、18V、500kHz、ACOT同步降壓轉換器評估板

設計簡介

EVB_RT2810BHGQUF，RT2810B 評估板是一款高級恒定導通時間 (ACOT) 模式降壓轉換器，輸入電壓范圍為 4.5V 至 18V，并提供 10A 輸出電流。本文檔解釋了 RT2810B 評估板 (EVB) 的功能和使用，并提供了操作、修改評估板和電路以滿足個性化需求的信息

說明

EVB_RT2810BHGQUF, Evaluation Board for RT2810B is an Advanced Constant On-Time (ACOT) mode step-down converter with the input voltage range from 4.5V to 18V and provides 10A output current. This document explains the function and use of the RT2810B evaluation board (EVB), and provides information to enable operation, modification of the evaluation board and circuit to suit individual requirements

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 18 V
Output Voltage

0.7 to 8 V
Output Current

10 A
Efficiency

95 %
Topology

Buck- Synchronous

參考設計下載

相關文檔

evb_rt2810bhgquf-00_en

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
RT2810BHGQUF	直流-直流轉換器和開關調節器芯片	Synchronous Step-Down Converter	點擊下載
