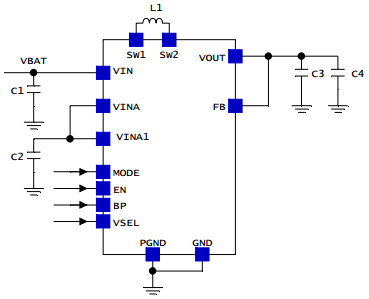

STBB2、800mA、2.5MHz、高效雙模升降壓DC-DC轉換器固定版典型應用示意圖

使用 STMicroelectronics 的 STBB2 的參考設計

設計簡介

STBB2、800mA、2.5MHz、高效雙模降壓-升壓 DC-DC 轉換器固定版本的典型應用原理圖。 STBB2 是一款固定頻率、高效率、降壓-升壓 DC-DC 轉換器，可從 2.4 V 至 5.5 V 的輸入電壓開始提供 1.2 V 至 4.5 V 的輸出電壓

說明

Typical Application schematic of fixed version for STBB2, 800mA, 2.5MHz, high efficiency dual mode buck-boost DC-DC converter. The STBB2 is a fixed frequency, high efficiency, buck-boost DC-DC converter which provides output voltages from 1.2 V to 4.5 V starting from input voltage from 2.4 V to 5.5 V

主要特色

Conversion Type

DC to DC
Topology

Buck Boost

相關文檔

4828dm00047371

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
STBB2J30-R	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.3V to 5.5V Step Down/Step Up Single-Out 1.2V to 4.5V 0.8A 20-Pin Flip-Chip T/R	點擊下載
