STEVAL-ISA111V1，基于 VIPER26HN 反激式轉換器的寬范圍單路輸出演示板

使用 STMicroelectronics 的 VIPER26HN 的參考設計

設計簡介

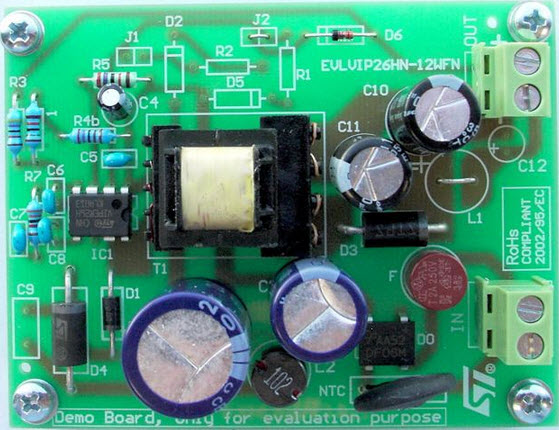

STEVAL-ISA111V1，基于 VIPER26HN 的寬范圍單輸出演示板。 STEVAL-ISA111V1 演示板是一款 12 V、1 A 電源裝置，采用非隔離反激式拓?fù)?，使用新型離線高壓轉換器 VIPER26HN。這些功能包括 800 V 雪崩堅固型電源部分、115 kHz 的 PWM 操作（帶頻率抖動以降低 EMI）、具有可調設定點的電流限制、板載軟啟動、故障情況后安全自動重啟以及低待機狀態力量。保護包括滯后熱關斷、延遲過載保護和開環故障保護

說明

STEVAL-ISA111V1, Wide Range Single Output Demonstration Board based on the VIPER26HN. The STEVAL-ISA111V1 demonstration board is a 12 V, 1 A power supply set in non-isolated flyback topology using the VIPER26HN, the new offline high voltage converter. The features include an 800 V avalanche rugged power section, PWM operation at 115 kHz with frequency jittering for lower EMI, current limiting with adjustable set point, on-board soft-start, a safe auto-restart after a fault condition and a low standby power. The protections include thermal shut-down with hysteresis, delayed overload protection and open loop failure protection

主要特色

Conversion Type

AC to DC
Input Voltage

90 to 264 (AC) V
Output Voltage

12 V
Output Current

1 A
Efficiency

80 %
Topology

Flyback

參考設計下載

相關文檔

dm00070836

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
VIPER26HN	AC to DC Switching Converters	AC to DC Switching Converter Flyback 127kHz Tube 7-Pin DIP	點擊下載
