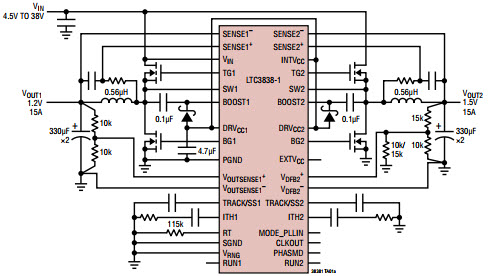

LTC3838EUHF-1 1.2V/1.5V、15A、350kHz 降壓轉換器的典型應用電路

使用 Analog Devices 的 LTC3838EUHF-1 的參考設計

設計簡介

LTC3838EUHF-1 1.2V/1.5V、15A、350kHz 降壓轉換器的典型應用電路。 LTC3838-1 是一款雙通道、PolyPhase 同步降壓 DC/DC 開關穩壓器控制器。兩個獨立通道驅動所有 N 溝道功率 MOSFET。受控導通時間、谷值電流模式控制架構不僅可以快速響應瞬態而無需時鐘延遲，而且可以在穩定負載條件下實現恒定頻率開關

說明

Typical Application Circuit for LTC3838EUHF-1 1.2V/1.5V, 15A, 350kHz Step-Down Converter. The LTC3838-1 is a dual-channel, PolyPhase synchronous step-down DC/DC switching regulator controller. Two independent channels drive all N-channel power MOSFETs. The controlled on-time, valley current mode control architecture allows for not only fast response to transients without clock delay, but also constant frequency switching at steady load condition

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 38 V
Output Voltage

1.2|1.5 V
Output Current

15 A
Topology

Buck

相關文檔

65142788

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3838EUHF-1#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 2000kHz 38-Pin QFN EP T/R	點擊下載
