LT1725CGN 演示板，低成本、高效率同步正向轉換器，無光隔離器，+Vin = 36V-72V，+Vout = 2.5V/3.3V，10A

使用 Analog Devices 的 LT1725CGN 的參考設計

設計簡介

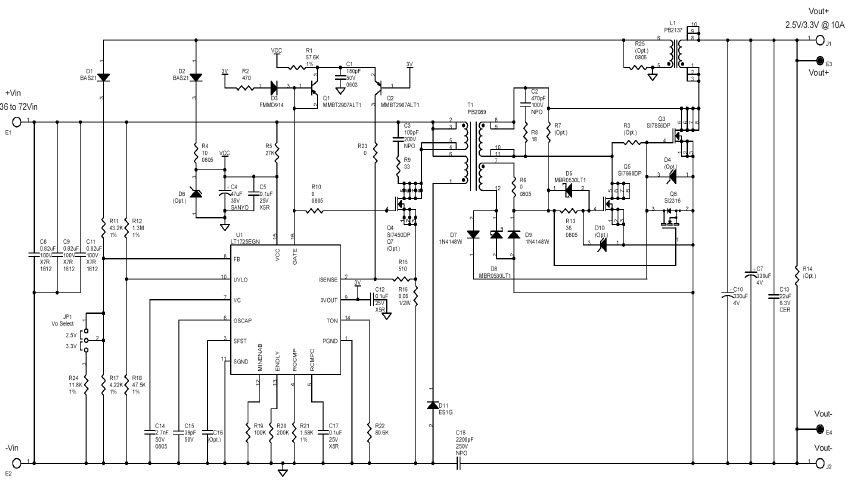

演示電路 DC508A 的特點是 LT1725 是一個隔離式 48V（36 至 72 VDC）輸入，可連接至跳線可選擇的 2.5V/3.3V、10A 單輸出正激轉換器。該電源利用 LT1725 控制器來調節隔離輸出電壓，無需使用光隔離器

說明

Demonstration circuit DC508A features LT1725 is an isolated 48V (36 to72 VDC) input to a jumper selectable 2.5V/3.3V, 10A single output forward converter. The supply utilizes the LT1725 controller to regulate the isolated output voltage without using an opto-isolator

主要特色

Conversion Type

DC to DC
Input Voltage

36 to 72 V
Output Voltage

2.5|3.3 V
Output Current

10 A
Efficiency

90.4 %
Topology

Forward

參考設計下載

相關文檔

dc508a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1725CGN#TR	PWM and Resonant Controllers	Current Mode PWM Controller 90kHz to 115kHz 16-Pin SSOP N T/R	點擊下載
LT1725CGN	PWM and Resonant Controllers	Current Mode PWM Controller 90kHz to 115kHz 16-Pin SSOP N	點擊下載
LT1725CGN#TRPBF	PWM and Resonant Controllers	Current Mode PWM Controller 90kHz to 115kHz 16-Pin SSOP N T/R	點擊下載
LT1725CGN#PBF	PWM and Resonant Controllers	Current Mode PWM Controller 90kHz to 115kHz 16-Pin SSOP N Tube	點擊下載
