使用 Analog Devices 的 ADP1822ARQZ 的參考設計

ADP1822-EVAL，用于 ADP1822 PWM 的評估板，具有裕度和跟蹤功能的降壓 DC 到 DC 控制器


設計簡介
ADP1822-EVAL，具有裕度調節和跟蹤功能的 PWM 降壓直流至直流控制器評估板。 ADP1822 是一款多功能且廉價的同步降壓 PWM 控制器。轉換器電源輸入電壓范圍為1 V至24 V，而ADP1822控制器的額定電壓范圍為3.0 V至5.5 V。ADP1822自由運行頻率可通過邏輯選擇為300 kHz或600 kHz?；蛘?，它可以同步到 300 kHz 至 1.2 MHz 之間任意頻率的外部時鐘

說明

  • ADP1822-EVAL, Evaluation Board for PWM, Step-Down DC to DC Controller with Margining and Tracking. The ADP1822 is a versatile and inexpensive synchronous buck PWM controller. The converter power input voltage range is 1 V to 24 V, while the ADP1822 controller is specified from 3.0 V to 5.5 V. The ADP1822 free-running frequency is logic-selectable at either 300 kHz or 600 kHz. Alternatively, it can be synchronized to an external clock at any frequency between 300 kHz and 1.2 MHz

主要特色

  • Conversion Type
    DC to DC
  • Input Voltage
    9 to 15 V
  • Output Voltage
    1.8 V
  • Output Current
    10 A
  • Efficiency
    92 %
  • Topology
    Buck

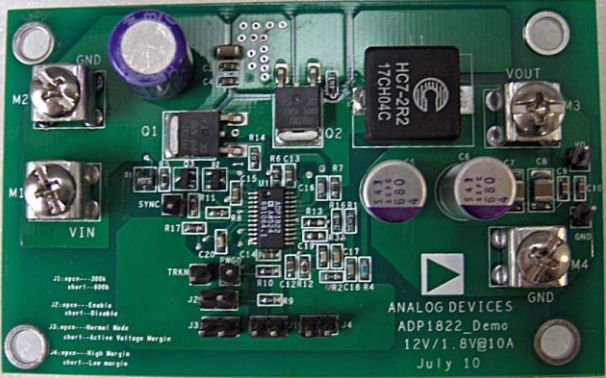

參考設計圖片
×
參考設計下載
相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。


相關器件
器件 類型 描述 數據手冊
ADP1822ARQZ 直流至直流控制器 DC/DC Cntrlr Single-OUT Step Down 1200kHz 24-Pin QSOP 點擊下載
