EV-ADF5904SD2Z，用于 ADF5904 4 通道、24GHz 接收器下變頻器的評估板評估板

使用 Analog Devices 的 ADF5904WCCPZ 的參考設計

設計簡介

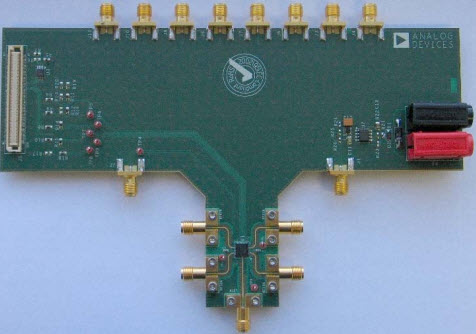

EV-ADF5904SD2Z，評估板 ADF5904 4 通道、24 GHz 接收器下變頻器的評估板。 EV-ADF5904SD2Z 評估板允許用戶評估 ADF5904 24 GHz 接收器下變頻器的性能。該板包含 ADF5904、五個用于本地振蕩器 (LO) 輸入的高頻 SMA 連接器、四個接收器 (Rx) 輸入、八個用于基帶輸出的 SMA 連接器、用于電源的香蕉連接器和一個用于串行接口的連接器。該評估套件還包含與 Windows XP 及更高版本兼容的軟件，以便輕松對設備進行編程

說明

EV-ADF5904SD2Z, Evaluation Board Evaluation Board for the ADF5904 4-Channel, 24-GHz Receiver Down-Converter. The EV-ADF5904SD2Z evaluation board allows the user to evaluate the performance of the ADF5904 24 GHz receiver Down-Converter. The board contains the ADF5904, five high frequency SMA connectors for the local oscillator (LO) input, four receiver (Rx) inputs, eight SMA connectors for the baseband outputs, banana connectors for power supply and a connector for serial interface. The evaluation kit also contains software that is compatible with Windows XP and later versions to allow easy programming of the device

主要特色

Number of Channels

4

參考設計下載

相關文檔

ev-adf5904sd2z_ug-791

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP7104ARDZ-3.3-R7	Linear Regulators	LDO Regulator Pos 3.3V 0.5A 8-Pin SOIC N EP T/R	點擊下載
24LC32A-I/MS	EEPROM	EEPROM Serial-2Wire 32K-bit 4K x 8 3.3V/5V 8-Pin MSOP Tube	點擊下載
ADF5904WCCPZ	RF Transceivers	RF Receiver Automotive 32-Pin LFCSP EP Tray	點擊下載
