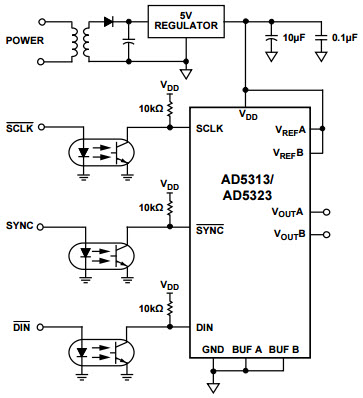

AD5313 雙軌至軌電壓輸出、10 位 DAC 的典型應用

使用 Analog Devices 的 AD5313ARUZ 的參考設計

設計簡介

AD5313 雙軌到軌電壓輸出、10 位 DAC 的典型應用，采用 2.5V 至 5.5V 單電源供電，3V 時消耗 230 uA 電流。其片上輸出放大器允許輸出以 0.7 V/us 的壓擺率在軌到軌擺動

說明

Typical Application for AD5313 Dual Rail-to-Rail Voltage Output, 10-Bit DAC that operates from a single 2.5V to 5.5V supply, consuming 230 uA at 3V. Their on-chip output amplifiers allow the outputs to swing rail to rail with a slew rate of 0.7 V/us

主要特色

DAC Resolution

10 Bit
Number of Channels

2CH

相關文檔

1290ad5313_5323

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD5313BRUZ-REEL7	Digital to Analog Converters - DACs	DAC 2-CH Resistor-String 10-bit 16-Pin TSSOP T/R	點擊下載
AD5313ARUZ	Digital to Analog Converters - DACs	DAC 2-CH Resistor-String 10-bit 16-Pin TSSOP Tube	點擊下載
