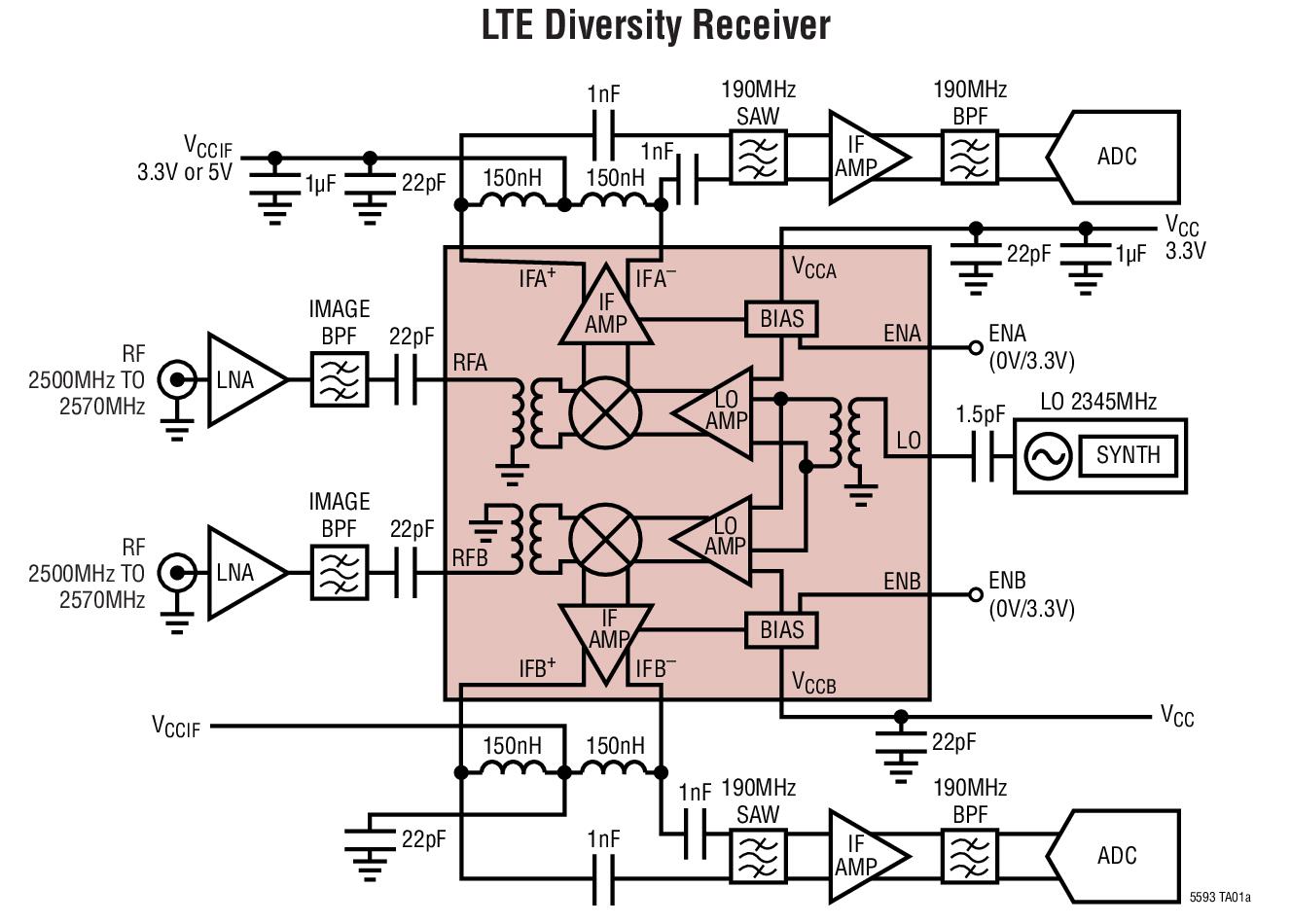

LTC5593 雙路 2.3GHz 至 4.5GHz 高動態范圍下變頻混頻器的典型應用

使用 Analog Devices 的 LTC5593 的參考設計

設計簡介

LTC5593 的典型應用是雙通道高動態范圍、高增益下變頻混頻器系列的一部分，覆蓋 600MHz 至 4.5GHz RF 頻率范圍。 LTC5593 針對 2.3GHz 至 4.5GHz RF 應用進行了優化。 LO 頻率必須落在 2.1GHz 至 4.2GHz 范圍內才能獲得最佳性能。典型應用是具有 2.3GHz 至 2.7GHz RF 輸入的 LTE 或 WiMAX 多通道或分集接收器

說明

Typical Application for LTC5593 is part of a family of dual-channel high dynamic range, high gain Down-Converting mixers covering the 600MHz to 4.5GHz RF frequency range. The LTC5593 is optimized for 2.3GHz to 4.5GHz RF applications. The LO frequency must fall within the 2.1GHz to 4.2GHz range for optimum performance. A typical application is a LTE or WiMAX multi-channel or diversity receiver with a 2.3GHz to 2.7GHz RF input
