LT8616HFE 5V、3.3V、700kHz 降壓轉換器的典型應用電路

使用 Analog Devices 的 LT8616HFE 的參考設計

設計簡介

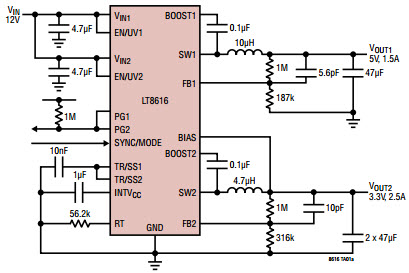

LT8616HFE 5V、3.3V、700kHz 降壓轉換器的典型應用電路。 LT8616 是一款高效率、高速、雙路同步單片降壓型開關穩壓器，在兩個通道均啟用時僅消耗 6.5uA 的靜態電流

說明

Typical Application Circuit for LT8616HFE 5V, 3.3V, 700kHz Step-Down Converter. The LT8616 is a high efficiency, high speed, dual synchronous monolithic step-down switching regulator that consumes only 6.5uA of quiescent current with both channels enabled

主要特色

Conversion Type

DC to DC
Input Voltage

12 V
Output Voltage

3.3|5 V
Output Current

1.5@5V|2.5@3.3V A
Topology

Buck
