使用 Analog Devices 的 RH3845MK DWF 的參考設計

RHK3845MK DWF、RHK3845MK 抗輻射高壓同步降壓穩壓器參考設計套件，帶有功率 NMOS FET

設計簡介

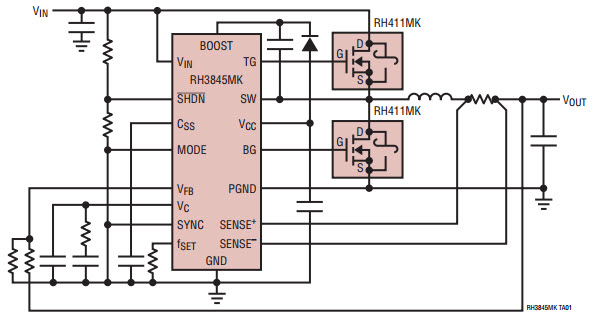

RHK3845MK DWF、RHK3845MK 抗輻射高壓同步降壓穩壓器參考設計套件，具有功率 NMOS FET。在最終的混合配置中，RHK3845MK 是一款寬輸入電壓范圍的降壓同步開關穩壓器。輸入電壓范圍為 7.5V 至 60V。通過外部 VCC 電源，最小輸入可降至 4V。最終混合支持高達 36V 的輸出電壓和 100kHz 至 500kHz 的開關頻率范圍

說明

RHK3845MK DWF, RHK3845MK Radiation Hardened High Voltage Synchronous Step-Down Regulator Reference Design Kit with Power NMOS FETs. In its final hybrid configuration, the RHK3845MK is a wide input voltage range, step-down, synchronous switching regulator. Input voltage range is 7.5V to 60V. With an external VCC supply, minimum input can be reduced to 4V. The final hybrid supports output voltages up to 36V and a switching frequency range of 100kHz to 500kHz

主要特色

Conversion Type

DC to DC
Input Voltage

7.5 to 60 V
Output Voltage

36 V
Topology

Buck

相關文檔

5233572288178969rhk3845mkfa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
RH3845MK DWF	電源管理開發電路板和套件	RH3845MK DWF Current Mode PWM Controller 36VDC Output Development Kit	點擊下載
