AN54，采用 LTC1148 高效充電器電路的應用電路

使用 Analog Devices 的 LTC1148 的參考設計

設計簡介

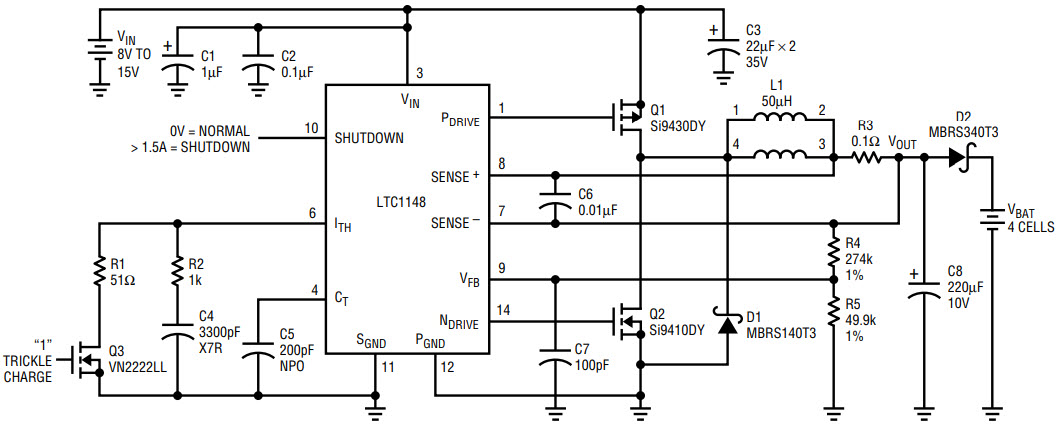

AN54，使用 LTC1148 高效充電器電路的應用電路。高效率通常是便攜式計算機和手持設備電源的主要目標。在這些應用中，高效的轉換器是必要的，以最大限度地減少輸入源（電池等）的功耗和功率組件的熱量積聚，從而實現更小、更輕和壽命更長的系統

說明

AN54, Application Circuit Using LTC1148 High Efficiency Charger Circuit. High efficiency is frequently the main goal for power supplies in portable computers and hand-held equipment. Efficient converters are necessary in these applications to minimize power drain on the input source (batteries, etc.) and heat buildup in the power components, allowing for smaller, lighter, and longer-lived systems

主要特色

Conversion Type

DC to DC
Input Voltage

8 to 15 V
Output Voltage

8.1 V
Efficiency

90 %
