使用 NXP Semiconductors 的 74HCT04 的參考設計

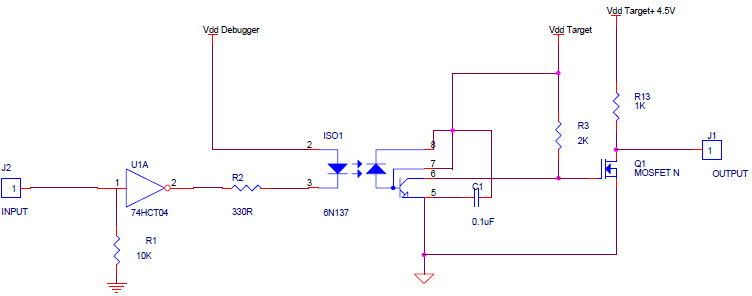

IRQ Optical Isolation Circuit

設計簡介

IRQ光隔離電路。該應用詳細介紹了 2 個用于光隔離單向和雙向數字引腳的電路。它解釋了如何使用這些電路讓開發工程師安全有效地開發非隔離交流線路供電的應用

說明

IRQ Optical Isolation Circuit. This application details 2 circuits for optically isolating unidirectional and bi-directional digital pins. It explains how these circuits can be used to allow development engineers to safely and efficiently develop non-isolated ac line powered applications

相關文檔

an2342

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
74HCT04PW-Q100,118	Inverters and Schmitt Triggers	Inverter 6-Element CMOS Automotive 14-Pin TSSOP T/R	點擊下載
74HCT04PW,118	Inverters and Schmitt Triggers	Inverter 6-Element CMOS 14-Pin TSSOP T/R	點擊下載
74HCT04D	Inverters and Schmitt Triggers	Inverter 6-Element CMOS 14-Pin SO	點擊下載
74HCT04BQ,115	Inverters and Schmitt Triggers	Inverter 6-Element CMOS 14-Pin DHVQFN EP T/R	點擊下載
74HCT04D,653	Inverters and Schmitt Triggers	Inverter 6-Element CMOS 14-Pin SO T/R	點擊下載
74HCT04D-Q100,118	Inverters and Schmitt Triggers	Inverter 6-Element CMOS Automotive 14-Pin SO T/R	點擊下載
74HCT04BQ-Q100,115	Inverters and Schmitt Triggers	Inverter 6-Element CMOS Automotive 14-Pin DHVQFN EP T/R	點擊下載
