使用 NXP Semiconductors 的 MCZ33810EK 的參考設計

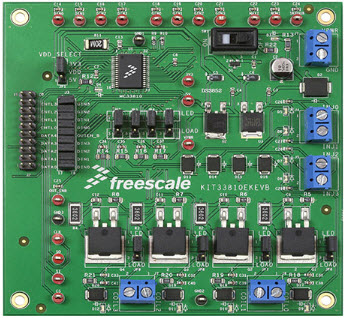

KIT33810EKEVB, Evaluation Kit for MC33810EK Automotive Engine Control IC

設計簡介

KIT33810EKEVB 評估板是一款易于使用的電路板，允許用戶練習 MC33810 汽車發動機控制 IC 的所有功能。該板采用 MC33810 汽車發動機控制 IC，這是一款適用于汽車發動機控制應用的八通道輸出驅動器 IC。該 IC 由四個集成低側驅動器和四個低側柵極預驅動器組成。低側驅動器適合驅動噴油器、螺線管、燈和繼電器。四個柵極預驅動器可用作點火 IGBT 柵極預驅動器或通用 MOSFET 柵極預驅動器

說明

KIT33810EKEVB, Evaluation Board is an easy-to-use circuit board that allows the user to exercise all the functions of the MC33810 Automotive Engine Control IC. This board features the MC33810 Automotive Engine Control IC, which is an eight channel output driver IC intended for automotive engine control applications. The IC consists of four integrated low-side drivers and four low-side gate pre-drivers. The low-side drivers are suitable for driving fuel injectors, solenoids, lamps and relays. The four gate pre-drivers can function either as ignition IGBT gate pre-drivers or as general purpose MOSFET gate pre-drivers

參考設計下載

相關文檔

87606287165007kt33810ug1

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LM2931DT-5.0G	Linear Regulators	LDO Regulator Pos 5V 0.1A 3-Pin(2+Tab) DPAK Tube	點擊下載
25136NAH	Switch Slide	Switch Slide ON ON SPDT Top Slide 1A 30VDC 20000Cycles PC Pins Thru-Hole	點擊下載
MCZ33810EK	Gate and Power Drivers	High Performance Gate Driver IC	點擊下載
