使用 Broadcom Inc 的 ACPL-32JT 的參考設計

使用 ACPL-32JT 設計 HEV/EV 動力系統逆變器中 IGBT 柵極驅動器的隔離反激式轉換器

設計簡介

使用 ACPL-32JT 設計用于 HEV/EV 動力總成逆變器中 IGBT 柵極驅動器的隔離式反激轉換器。隔離式 IGBT 柵極驅動器需要隔離電源以實現安全隔離和電平轉換。遺憾的是，基于標準電源控制 IC 的隔離電源設計并非易事。使用分立元件定制解決方案需要專業知識和大量驗證工作，這些元件占用大量電路板空間并增加元件故障的可能性。更希望將功率轉換功能集成到柵極驅動器中，以便于設計、占用空間小和可靠性高

說明

Design of Isolated Flyback Converter for IGBT Gate Driver in HEV/EV Powertrain Inverter using ACPL-32JT.Isolated IGBT gate driver requires isolated power supply for safety isolation and level shifting. Unfortunately design of isolated power supply based on standard power control IC is not trivial. Special knowledge and significant verification efforts are required to customize the solution with discrete components which occupy large board space and increase probability of components failure. It is more desirable to integrate power conversion feature into gate driver for ease of design, small footprint and high reliability

主要特色

Input Voltage

8 to 18 V
Output Voltage

20 V

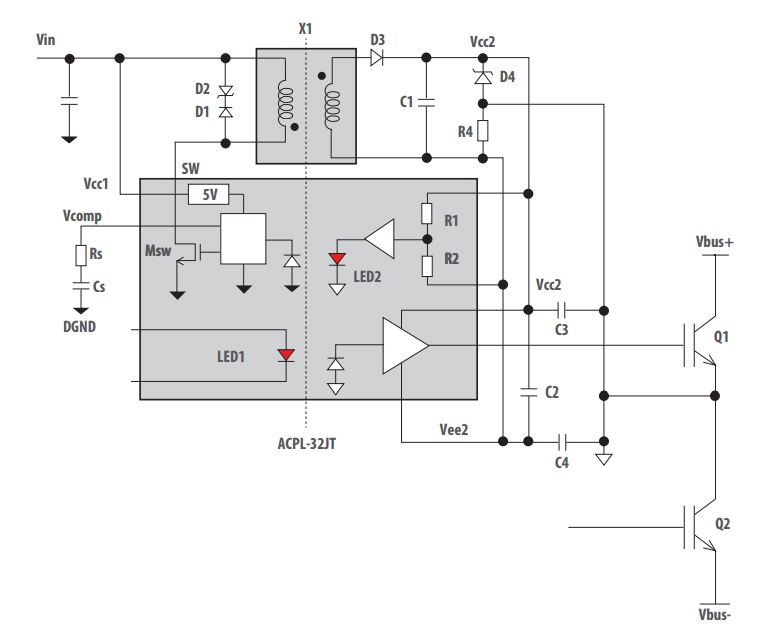

解決方案框圖

相關文檔

av02-4412en

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ACPL-32JT	IGBT 和 MOSFET 柵極驅動光耦合器	Optocoupler Drive 1-CH 18V 1500V Automotive 16-Pin SO Tube	點擊下載
