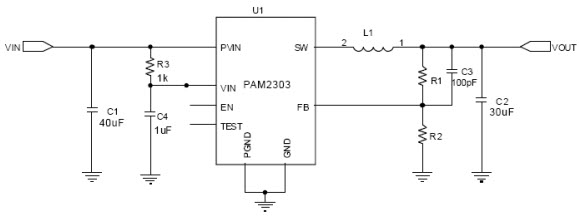

PAM2303 3A 低噪聲降壓 DC-DC 轉換器的典型應用

使用 Diodes Incorporated 的 PAM2303 的參考設計

設計簡介

PAM2303 3A 低噪聲降壓 DC-DC 轉換器的典型應用。 PAM2303 是一款 3A 降壓 DC-DC 轉換器。它以兩種不同的模式運行：PSM 和 PWM 模式。輕載時自動進入PSM模式，提高效率。重負載時，恒頻PWM控制具有出色的穩定性和瞬態響應

說明

Typical Application for PAM2303 3A Low Noise Step-Down DC-DC Converter. The PAM2303 is a 3A step-down DC-DC converter. It operates in two different modes: PSM and PWM modes. At light load, it automactically enters into the PSM mode to improve efficiency. At heavy load, the constant frequency PWM control performs excellent stability and transient response

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

pam2303

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
PAM2303AJEADJR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 5.5V Synchronous Step Down Single-Out 0.6V to 5.5V 3A 16-Pin QFN EP T/R	點擊下載
