EVALPFC2-ICE2PCS01，帶 CCM PFC 控制器的 300W PFC 評估板 ICE2PCS01

使用 Infineon Technologies AG 的 ICE2PCS01 的參考設計

設計簡介

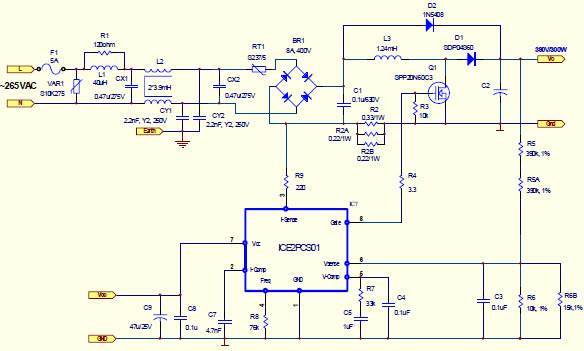

EVALPFC2-ICE2PCS01，帶有 CCM PFC 控制器 ICE2PCS01 的 300W PFC 評估板。該評估板是一款 300W 功率因數校正電路，具有 85 至 265VAC 通用輸入和 393VDC 固定輸出。該板采用升壓轉換器拓?fù)?。該板采用連續導通模式 PFC 控制器 ICE2PCS01 來實現單位功率因數

說明

EVALPFC2-ICE2PCS01, 300W PFC Evaluation Board with CCM PFC controller ICE2PCS01. The evaluation board is a 300W power factor correction circuit with 85 to 265VAC universal input and 393VDC fixed output. Boost converter topology is employed in this board. The continuous conduction mode PFC controller ICE2PCS01 is employed in this board to achieve the unity power factor

主要特色

Conversion Type

AC to DC
Input Voltage

85 to 265 (AC) V
Output Voltage

393 V
Output Current

0.75 A
Output Power

300 W
Efficiency

99 %
Topology

Boost- PFC

相關文檔

an-ps0010evalpfc2-ice2pcs01---300woctober2009

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ICE2PCS01G	Power Factor Correction - PFC	Power Factor Correction Controller 0.45mA 50kHz to 315kHz Automotive 8-Pin DSO T/R	點擊下載
ICE2PCS01GXUMA1	Power Factor Correction - PFC	Power Factor Correction Controller 0.45mA 50kHz to 315kHz 8-Pin DSO T/R	點擊下載
