引言

　　GPS是一項成熟的技術，但是，在我國，民用產品開發方面還不算非常普及，主要集中在導航設備中。在學校，老師工作、學生學習的時間安排等信息往往是通過打鈴儀進行傳播的。學?，F(xiàn)有的打鈴儀一般采用時控開關進行控制，時控開關內部由單片機作為主控芯片，走時系統主要依賴于里面的時鐘芯片，時鐘芯片的精度很大程度上取決于外接的晶振，晶振的精度總會存在誤差，時間長了，誤差累計，系統計時就會出現較大的誤差。比如，一個月后，時鐘總是會快或者慢1到2分鐘。隨著時間的推移，誤差會越來越大。所以，每隔一段時間必須通過人工進行維護校準。當學校面積較大時，可能需要用到多個時控開關，而這些時控開關各自的精度也不一定一樣。這樣，勢必會造成作息鈴聲不同步，并且普通的時控開關與打鈴儀之間的連接是通過電線來實現的，中間的線路老化問題也不可避免。通過GPS授時來實現打鈴控制，可以做到時間準確無誤，無需人工校準。通過無線模塊進行傳輸控制信息，可能做到強電與弱電分離，省去控制設備與被控制設備中間電線。線路簡潔，更加安全可靠。對于學校、企事業單位、工廠、部隊等需要用來做作息打鈴和時間控制等場合來說，具有非常良好的應用前景。

　　1 設計思路與方案

　　要解決現有學校打鈴設備打鈴時間不準的問題，必須要有一個準確的計時系統和一個可靠的控制打鈴的設備，兩者缺一不可。如果只有計時系統準確，而控制打鈴的設備不能可靠地執行，或者控制打鈴的設備能可靠地執行，而計時系統不準。這樣都無法準確地實現打鈴。

　　針對上述問題，解決的思路是這樣的：一是利用衛星授時，可以做到高準確性，程序里可以設置每5S鐘校準一次。也就是說幾乎每時每刻都能保持與國家授時中心的時間一致。二是在被控設備上，采用的是無線驅動，即控制系統通過2.4GHz的無線電信號來控制我們的打鈴等設備。

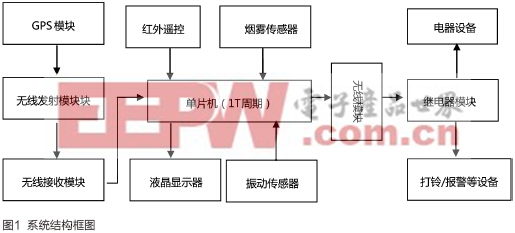

　　具體的做法是：利用GPS模塊接收衛星標準時間，通過串行通信傳輸給單片機，單片機將信號解調出來，完成對時鐘模塊的校時。操作者可通過紅外遙控器進行設置(打鈴時間、鬧鐘等)。系統可以根據操作者設置的時間，通過無線模塊將指令傳輸給遠端繼電器模塊，并通過繼電器模塊驅動各種控制設備從而實現相應的功能。系統功能框圖見圖1，顯示界面見圖2。

　　該設計能實現以下功能：GPS自動授時，接收衛星時間，完成對時鐘芯片的授時;無線傳輸控制信號，控制打鈴設備與家用電器或者學校電器設備的工作;定時打鈴功能，可對打鈴設備進行定時打鈴，并可對家用電器或者學校電器設備進行定時開機與關機;消防、地震警報，在出現火災或地震來臨時報警，自動或是手動觸發警報裝置;萬年歷顯示，在液晶屏上顯示年、月、日、時、分、秒，農歷、溫度和24節氣;生日提醒與節日提醒功能，利用大屏幕液晶顯示器顯示相應的文字，對全家人的生日和節假日進行提醒;軟件動態校時，可對時鐘誤差進行修正(在不用GPS時)，保證走時精度;按鍵與紅外遙控器兩種設置模式，紅外可提高操作靈活性，更加安全。

　　2 GPS模塊硬件與軟件設計

　　2.1 硬件設計

　　GPS模塊采用瑞士u-blox公司的 NEO-6M主芯片，此芯片為多功能獨立型GPS模組，以ROM為基礎架構，成本低，體積小，并具有眾多特性。內置陶瓷天線，可使用USART串口TTL或IIC通信。串口波特率默認9600，4800和38400bps，NMEA通信協議。UBX協議下串口波特率57600bps。

　　本模塊采用內置28db增益二級放大有源天線，高增益，高信號，高精度。

本文引用地址：https://www.eepw.com.cn/article/266055.htm

　　(1)可以根據需求定制波特率，4800、9600、38400、19200、115200。

　　(2)可以根據需求定制輸出頻率，1Hz-5Hz任意選。

　　(3)可以根據需求定制輸出電平，TTL/USB/232可選。

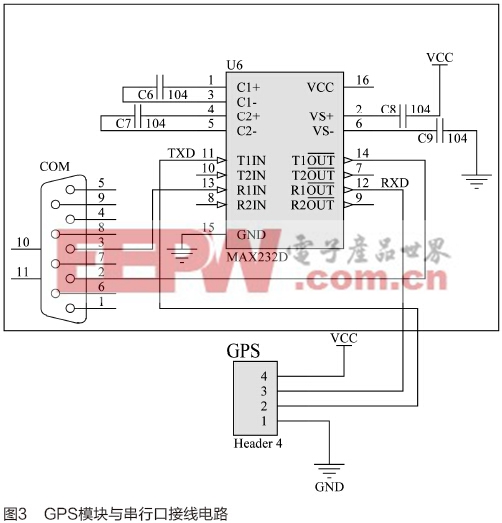

　　GPS模塊共有6個引腳，分別是1-BOOT、2-電源VCC、3-RXD、 4-TXD、5-GND、 6-PPS ， 6個引腳，其中1腳BOOT 是廠家內部升級使用、PPS是一個脈沖周期為1秒、高電平為100ms的秒脈沖輸出端。該電路中使用的是RXD、TXD、電源與地四個引腳。GPS模塊的TXD、RXD與單片機串行口RXD、TXD相連。電路見圖3。

　　2.2 軟件設計

　　GPS模塊通過串口向單片機發送固定格式的數據，單片機的串口接收到數據后，進行解析，提取出年、月、日、時、分、秒等信息，然后與時鐘芯片DS1302的時間信息進行比對，不同則修改，程序流程圖見圖4。

　　NMEA-0183協議定義的語句很多，以“$”開始，常用的兼容性最廣的語句主要有$GPGGA，$GPVTG，$GPRMC。其中：

本文引用地址：https://www.eepw.com.cn/article/266055.htm

　　$GPGGA,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,M,<10>,M,<11>,<12>*hh

　　<1> 為UTC時間，hhmmss(時分秒)格式 。

　　$GPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>,<12>*hh

　　<9> 為UTC日期，ddmmyy(日月年)格式 。

　　$GPRMC在本設計中沒有用到。

　　由于GPS波特率的原因，必須使用11.0592M晶振，否則單片機解析不出數據包。

　　3 2.4GHz無線模塊硬件與軟件設計

　　3.1 硬件設計

　　2.4GHz無線模塊使用的是nRF2401，nRF24L01是NORDIC公司生產的一款無線通信芯片，采用FSK調制，內部集成NORDIC自己的Enhanced Short Burst協議?？梢詫?shí)現點對點或者是1對6的無線通信。無線通信速度可以達到2Mbps。

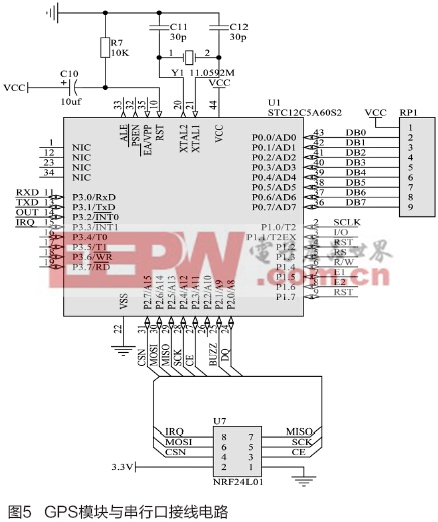

　　nRF2401是3.3V供電，電壓過低或過高都會對通信造成影響，要么不能完全通信要么斷斷續續地通信，需要穩壓到3.3V，可以采用穩壓二級管，也可以使用LM317進行穩壓。電路見圖5。

　　3.2 軟件設計

　　nRF2401有工作模式有四種：收發模式、配置模式、空閑模式和關機模式。nRF2401的工作模式由PWR_UP 、CE和TX_EN和CS三個引腳決定，詳見表1。

　　收發模式下有兩種通信方式：ShockBurstTM模式與Direct模式。

　　ShockBurstTM模式：數據首先傳送到芯片內，然后以設定的速率將數據發射出去，這樣可以保證在較高的數據通信速率下使用低速控制器，降低功耗同時減少受干擾的機會，同時內部集成硬件通信協議和CRC數據校驗，保證了極高的通信穩定性。

　　Direct模式：數據發送到芯片即通過RF直接發射出去，所有的通信協議、數據校驗都由控制器軟件實現。

　　兩種模式對比，ShockBurstTM模式更加節能，數據在空中停留時間短，抗干擾性高，程序編制會更加簡單，所以把其配置為ShockBurstTM收發模式。

本文引用地址：https://www.eepw.com.cn/article/266055.htm

　　nRF2401的所有配置工作都是通過CS、CLK1和DATA三個引腳完成。

　　ShockBurstTM的配置字可以分為以下四個部分：

　　數據寬度：聲明射頻數據包中數據占用的位數。這使得nRF2401能夠區分接收數據包中的數據和CRC校驗碼;

　　地址寬度：聲明射頻數據包中地址占用的位數。這使得nRF2401能夠區分地址和數據;

　　地址：接收數據的地址，有通道1的地址和通道2的地址;

　　CRC：使nRF2401能夠生成CRC校驗碼和解碼。

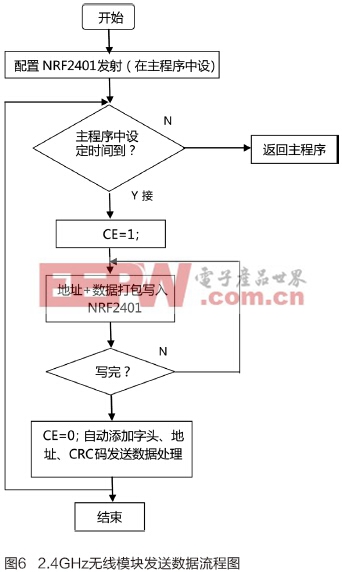

　　流程圖見圖6。

　　4 性能分析

　　本系統主要性能指標有：GPS模塊信號接收范圍、授時精度、無線傳輸距離。

　　從實際測試的情況來看，GPS模塊通過單片機串口實現數據的接收，只需將GPS模塊安置在靠窗戶邊位置就行。再通過無線模塊進行傳輸就能在室內任何一點就能正常地接收GPS信號。

　　經測試，授時精度能與國家授時中心保持同步;無線模塊的傳輸距離可以達幾十米，如果加裝天線可以達幾百米。

　　5 結語

　　利用GPS授時，可做到時間分秒不差，無需人工校時(改善了學校原有的打鈴控制器時間不準，每隔一段時間需要人工校時的情況)。采用紅外遙控，操作方便可靠。利用大屏幕液晶顯示器顯示，操作界面清晰、友好。利用無線模塊控制，改進了硬件，節約成本，提高了可靠性和安全性。綜上所述，本設計具有較大的推廣價值。

　　參考文獻：
　　[1] 樊昌信,曹麗娜. 通信原理(第7版). 北京: 國防工業出版社,2012
　　[2] 朱清慧,張鳳蕊.電子線路設計、制版與仿真. 北京:清華大學出版社，2008
　　[3] 劉建清. 輕松玩轉51單片機. 北京: 北京航空航天大學，2011
　　[4] 郭天祥.新概念51單片機C語言教程. 北京:電子工業出版社，2009
