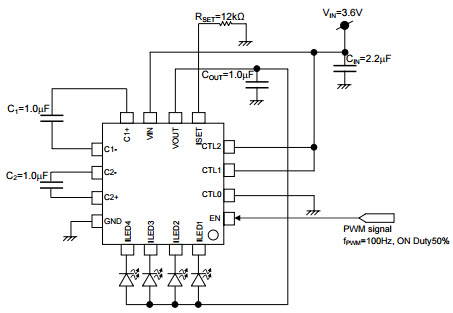

用于 WLED 驅動器的 TCA62735FLG 電荷泵 DC-DC 轉換器的典型應用

使用 Toshiba 的 TCA62735FLG 的參考設計

設計簡介

用于 WLED 驅動器的 TCA62735FLG 電荷泵 DC-DC 轉換器的典型應用。 TCA62735FLG 是一款專為白光 LED 恒流驅動而設計的電荷泵型 DC/DC 轉換器。該IC可以向2.8-4.2V輸入輸出120mA或更大的LED電流。該IC觀察電源電壓和輸出電壓，并自動切換至最佳升壓模式1、1.5或2倍?？梢宰畲笙薅鹊匮娱L(zhǎng)電池壽命。該 IC 特別適用于驅動 PDA、手機或手持終端設備 LCD 中的背光白色 LED

說明

Typical Application for TCA62735FLG Charge Pump DC-DC Converter for WLED Driver. The TCA62735FLG is a charge pump type DC/DC Converter specially designed for constant current driving of White LED. This IC can outputs LED current 120mA or more to 2.8-4.2 V input. This IC observes the power-supply voltage and the output voltage, and does an automatic change to the best of step up mode 1, 1.5 or 2 times. It is possible to prolong the battery longevity to its maximum. This IC is especially for driving back light white LEDs in LCD of PDA, Cellular Phone, or Handy Terminal Equipment

主要特色

Input Voltage

3.6 V
Output Voltage

4.2 V
Output Current

0.12 A
Number of Derived Elements

4
