ADRF6780-EVALZ，ADRF6780 5.9GHz - 23.6GHz 寬帶上變頻器評估板

使用 Analog Devices 的 ADRF6780ACPZN-R7 的參考設計

設計簡介

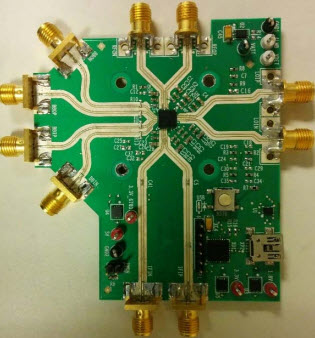

ADRF6780-EVALZ，ADRF6780 的評估板，5.9GHz 至 23.6GHz 寬帶上變頻器采用緊湊型耐熱增強型設計。 ADRF6780 是一款硅鍺 (SiGe) 設計寬帶微波上變頻器，針對在 5.9GHz 至 23.6GHz 頻率范圍內運行的點對點微波無線電設計進行了優化。上變頻器提供兩種頻率轉換模式。該器件能夠從基帶 IQ 輸入信號直接轉換為射頻 (RF)，以及從真實中頻 (IF) 輸入載波頻率進行單邊帶 (SSB) 上變頻

說明

ADRF6780-EVALZ, Evaluation Board for the ADRF6780, 5.9GHz to 23.6GHz wideband up converter comes in a compact, thermally enhanced. The ADRF6780 is a silicon germanium (SiGe) design, wideband, microwave Up-Converter optimized for point to point microwave radio designs operating in the 5.9GHz to 23.6GHz frequency range. The Up-Converter offers two modes of frequency translation. The device is capable of direct conversion to radio frequency (RF) from baseband IQ input signals, as well as single sideband (SSB) up conversion from a real intermediate frequency (IF) input carrier frequency

相關文檔

adrf6780-eval_ug-920
