DC1320A-A，具有 LTC3608EWKG 大電流、高輸入電壓單片 DC/DC 降壓轉換器的演示板

使用 Analog Devices 的 LTC3608EWKG 的參考設計

設計簡介

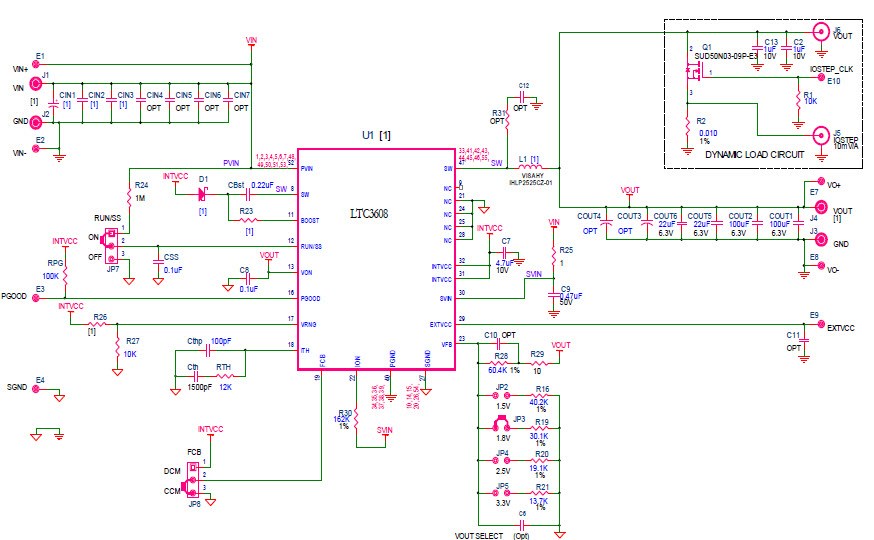

DC1320A-A，演示電路 1320A-A 是一款高功率密度降壓 DC/DC 轉換器，采用 LTC3608EWKG 高電流、高輸入電壓單片 DC/DC 降壓轉換器。對于采用 LTC3608EWKG 的 DC1320A-A，演示板的輸入電壓為 5V 至 20V

說明

DC1320A-A, Demonstration circuit 1320A-A is a high power density step-down DC/DC converter featuring LTC3608EWKG high current, high input voltage monolithic DC/DC step-down converter. The input voltage of the demo board is from 5V to 20V for DC1320A-A with LTC3608EWKG

主要特色

Conversion Type

DC to DC
Input Voltage

5 to 20 V
Output Voltage

1.5|1.8|2.5|3.3 V
Output Current

8 A
Efficiency

89 %
Topology

Buck

相關文檔

dc1320a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3608EWKG#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18V Synchronous Step Down Single-Out 0.6V 8A 52-Pin QFN EP T/R	點擊下載
LTC3608EWKG#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 18V Synchronous Step Down Single-Out 0.6V 8A 52-Pin QFN EP Tube	點擊下載
