【涂鴉智能】寵物喂食器&智能貓屋【未完成】

設計簡介

感謝立創與涂鴉對本次活動的支持。。。

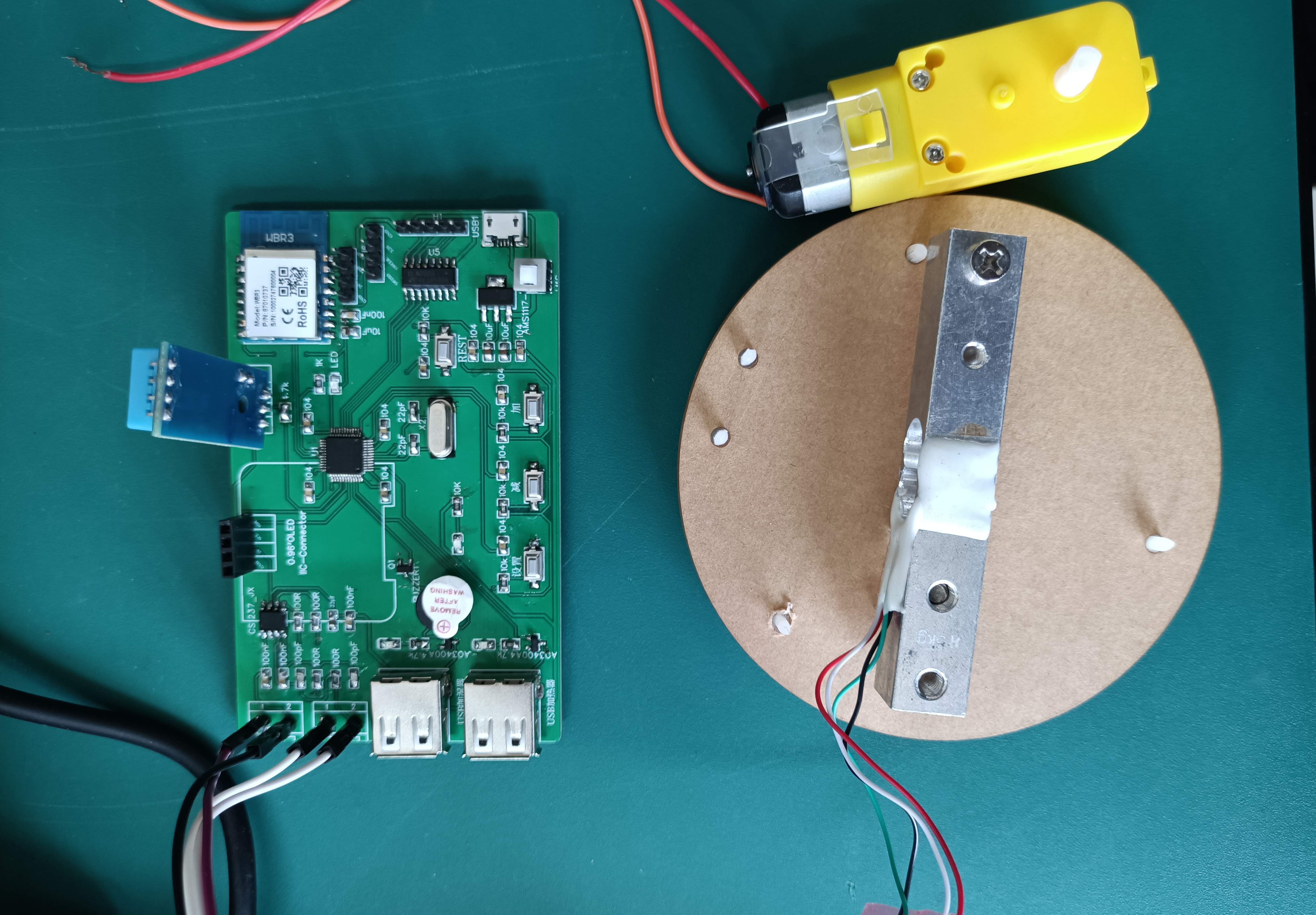

由于時間緊迫，目前只是個半成品，待調試完成之后在做完善

app公版面板

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
HNB09A03	蜂鳴器	內置振蕩器電路：YES 諧振頻率：3000±300Hz 聲壓：90dB @ 3V, 10cm 蜂鳴器構架類別：Magnetic 額定電壓：3V 外形尺寸(D/(LxW))：Φ9mm 腳距5mm，0905 有源蜂鳴器	點擊下載
TCC0805X7R104M500DT	貼片電容	精度：±20% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R X7R	點擊下載
CC0805KRX7R9BB101	貼片電容	精度：±10% 容值：100pF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
0805X106K160CT	貼片電容(MLCC)		點擊下載
CL21B104KBCNNNC	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
0603B104K500NT	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
CC0805MKX5R5BB226	貼片電容	精度：±20% 容值：22uF 額定電壓：6.3V 溫漂系數（介質材料)：X5R 材質：X5R	點擊下載
0603N220J500	貼片電容	精度：±5% 容值：22pF 額定電壓：50V 溫漂系數（介質材料)：NP0(C0G) 材質:NP0(C0G)	點擊下載
CC0805JRX7R8BB104	貼片電容(MLCC)		點擊下載
FRD0805J151TS	貼片電阻		點擊下載
2.54-1*5P母	排母		點擊下載
B-2100S04P-A110	排針		點擊下載
K2-1107ST-A4SW-06	輕觸開關	電路結構：SPST-NO 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Rectangular Button 按鈕作用方向：Top Actuated	點擊下載
19-217/R6C-AL1M2VY/3T	發光二極管	照明顏色：紅色主波長/色坐標：617.5~633.5nm	點擊下載
D-B080508B1-KS2	發光二極管	照明顏色：藍色主波長/色坐標：456~457nm 0805藍燈，高亮：33-36mcd@5mA，波長：456-457nm，耐ESD：1000V	點擊下載
MICRO 4P DIP	USB連接器		點擊下載
DB301V-5.0-2P	螺釘式接線端子		點擊下載
DTC143ECA	數字三極管	額定功率：200mW 集電極電流Ic：100mA 集射極擊穿電壓Vce：50V 晶體管類型：NPN - 預偏壓 NPN,Vcc=50V,Io=100mA,Pd=200mW	點擊下載
AO3400A	MOS(場效應管)	漏源電壓（Vdss）：30V 連續漏極電流（Id）（25°C 時）：5.8A 柵源極閾值電壓：1.4V @ 250uA 漏源導通電阻：32mΩ @ 5.8A,10V 最大功率耗散（Ta=25°C）：1.4W 類型：N溝道 MOSFET,N-channel 30V/12V 5.8A VGS(th)=1.1V 29mΩ@5.8A&10V,SOT-23	點擊下載
RMC08051001%N	貼片電阻		點擊下載
ERA3AED103V	貼片高精密、低溫漂電阻	阻值（歐姆）：10K 精度：±0.5% 功率：1/10W 溫度系數：±25ppm/℃	點擊下載
RS-05K1000FT	貼片電阻	阻值（歐姆）：100 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
RMC08054.7K5%N	貼片電阻		點擊下載
TFPT0805L1001FV	PTC 熱敏電阻	功率：1/10W 工作溫度：-55℃~+150℃ 常溫阻值（25°C，歐姆）：1K 電阻精度：±1%	點擊下載
TSM2A103	NTC熱敏電阻		點擊下載
PB22E06371-0625	按鍵開關	自鎖/無鎖：自鎖開關高度：10.00mm 觸點額定電流：100mA 作用力：200±50gf 安裝類型：通孔外形尺寸(長寬)：5.80mm x 5.80mm 電路結構：DPDT	點擊下載
HK32F103C8T6	單片機(MCU/MPU/SOC)		點擊下載
AMS1117-3.3	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：15V 輸出電流：1A 輸出電壓（最小值/固定值）：3.3V 3.3V固定輸出，低壓差1.1V(typ)@Iout=1A，Vin=15V(Max)	點擊下載
CS1237-SO	模數轉換芯片	輸入類型：Differential 輸入數：1 采樣率：- A/D 位數：24 24位無失碼最高有效精度20位 2線通訊接口	點擊下載
WBR300-35A	預售阻容感		點擊下載
ULN2003D1013TR	達林頓晶體管陣列驅動	達林頓驅動器，7通道（7-ch），輸出電壓：50V	點擊下載
DHT11	溫濕度傳感器	濕度范圍：- 溫度范圍：- 精度：- 傳感器類型：Humidity, Temperature 輸出類型：- 新款電容式數字溫濕度傳感器,老款已停產	點擊下載
U254-051T-4BH83-F1S	USB連接器	公母：母座連接器類型：USB - Micro B 觸點數量：5 標準：USB 2	點擊下載
U-A-24DD-Y-10	USB連接器		點擊下載
XIHCELNANF-12.228MHZ	直插晶體諧振器（無源）	頻率公差：±30ppm 負載電容值：20pF 主頻：12.228MHz 等效串聯電阻（ESR）：40 Ohm(Max) -	點擊下載
