該參考設計提供了采用半無橋PFC和隔離相移全橋DC-DC轉換器的1.6kW 48V輸出電源的設計指南，數據和其他內容。
說明
輸入電壓 AC 90V至264V
輸出電壓 DC 48V
輸出功率 0.8kW（交流100V系統(tǒng)輸入)，1.6kW（交流200V系統(tǒng)輸入)
電路拓撲 半無橋PFC、移相全橋＋同步整流、輸出的Oring電路
特點

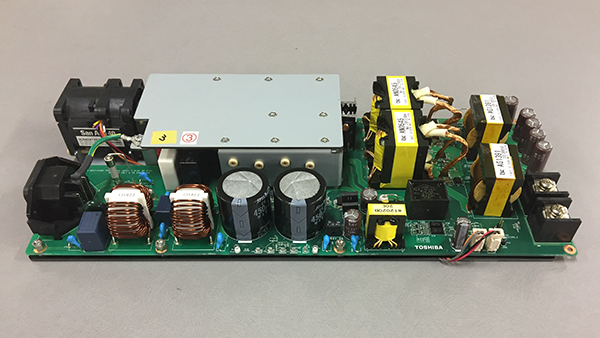

1.6kW 48V輸出電信設備電源的外觀照片
1個機架的高效率大功率輸出電源
輸出電壓48V
總效率：94.6%（Vin＝230V，100%負載條件下）
外形尺寸：318mm×127mm×43mm （包括PCB下方的基板和散熱器上方的頂板）
提供適當的功率器件（MOSFET和SiC二極管）和光耦

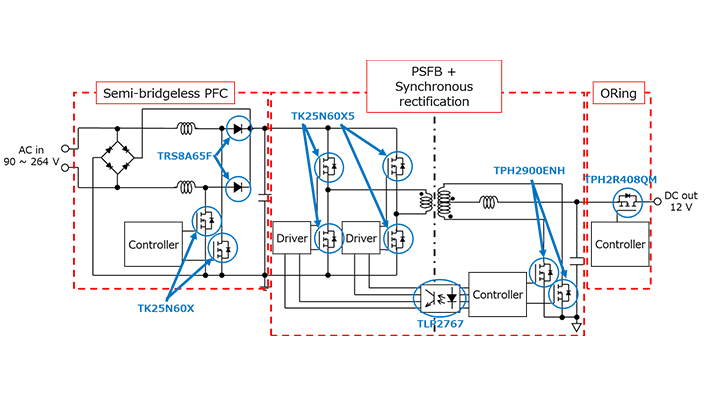

解決方案框圖
