隨著全球?qū)稍偕茉春铜h(huán)保技術的需求日益增長，熱泵技術被應用于建筑供暖制冷、工業應用、熱水供應等等眾多領域。晶哲科技推出的單系統8~65KW低溫?zé)岜媒鉀Q方案以其高效、環保的特性，正逐漸被市場認可。

方案性能介紹

GD32F303性能參數

■Cortex-M4 @120MHz主頻，150DMIPS的處理性能

■Flash: 128KB~3072KB

■SRAM: 32KB~96KB

■供電電壓: 2.6V~3.6V

■3個12-bit ADC @2.6Msps, 21通道

■1個24-bit SysTick timer系統節拍定時器, 高達4個通用16位定時器, 2個基本定時器和2個增強型定時器

■多種串行通訊方式: I2C x2, SPI x3, USART+UART x5

■豐富的封裝類型: LQFP48/LQFP64/LQFP100/LQFP144

■單周期硬件乘法器、硬件除法器、硬件分頻器、嵌套向量中斷控制器(NVIC)等獨立資源

■Floating Point Unit浮點運算單元

■工業級溫度范圍: -40℃~85 ℃

系統控制板

■主動尋址組網功能: 最多支持8模塊組網，通過RS485簡單連線實現就地組網，并上電自識別

■系統自動均衡運轉時長，確保系統可靠性: 壓縮機均衡頻率控制，平衡壓縮機載荷；多模塊系統優先運轉，系統平均運行時長

■可選化霜模式: 停機化霜與非停機化霜；一鍵強制化霜

■冬季防凍功能，保證系統可靠性

■支持普通壓縮機，EVI壓縮機應用

■支持AC風機和DC風機可選

■智能累計運行時長設定，售后便捷

■集成電源檢測保護功能: 相序、缺相

■聯動控制，與末端或樓宇自控結合

■定時定溫開關機功能，節能，舒適，高效

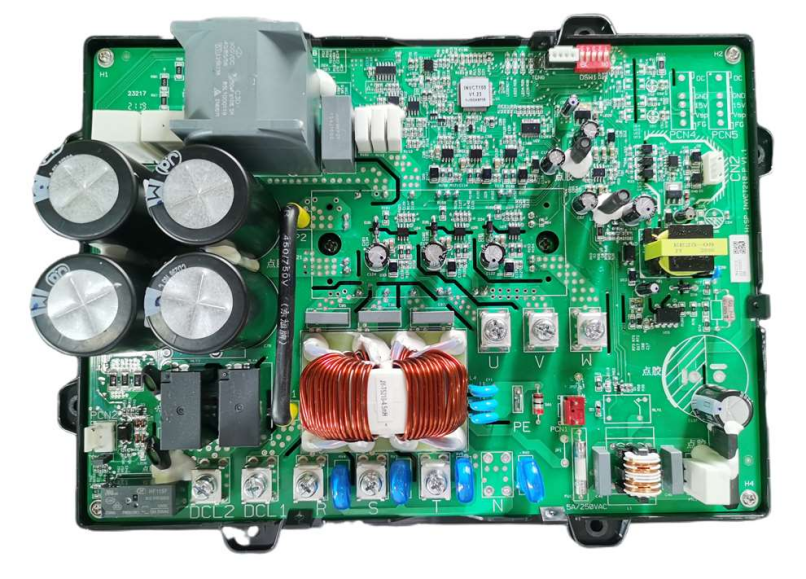

壓縮機驅動器

■高可靠性: 先進的三相不平衡檢測；壓縮機排氣高壓硬件保護

■量產支持市面主流壓縮機（無需變更硬件）

單相風機驅動器

■兼容多種控制方式: 標準Modbus/串口通信/模擬信號

■集成化、小型化設計

■完善的保護機制: 輸入輸出缺相/母線過欠壓/輸出過載/模塊溫度保護

■單風機最大功率920W,雙風機750W*2, 無需配套電抗器

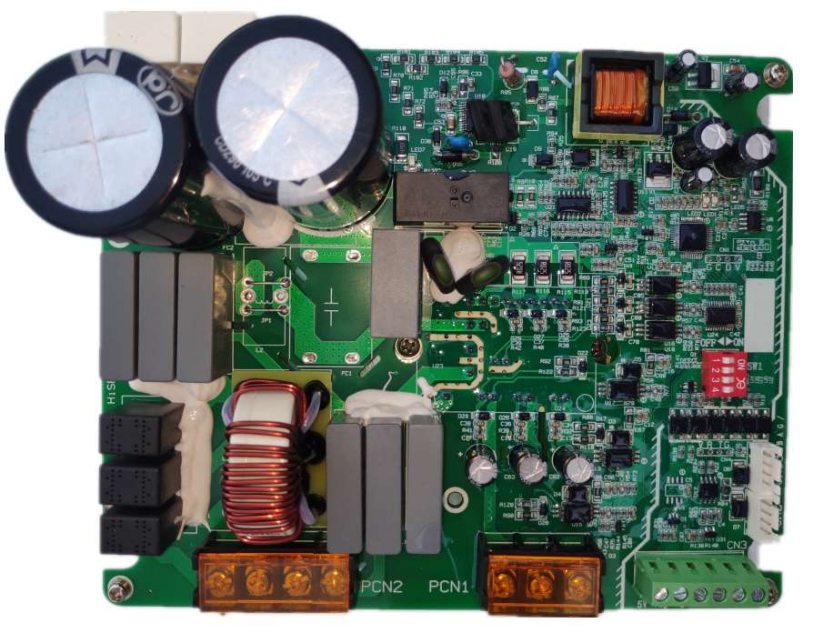

三相風機驅動器

■兼容多種控制方式: 標準Modbus/串口通信/模擬信號

■集成化、小型化設計

■完善的保護機制: 輸入輸出缺相/母線過欠壓/輸出過載/模塊溫度保護

■AC或DC風機可配置，最大功率2.2kW，無需配套電抗器

應用示例

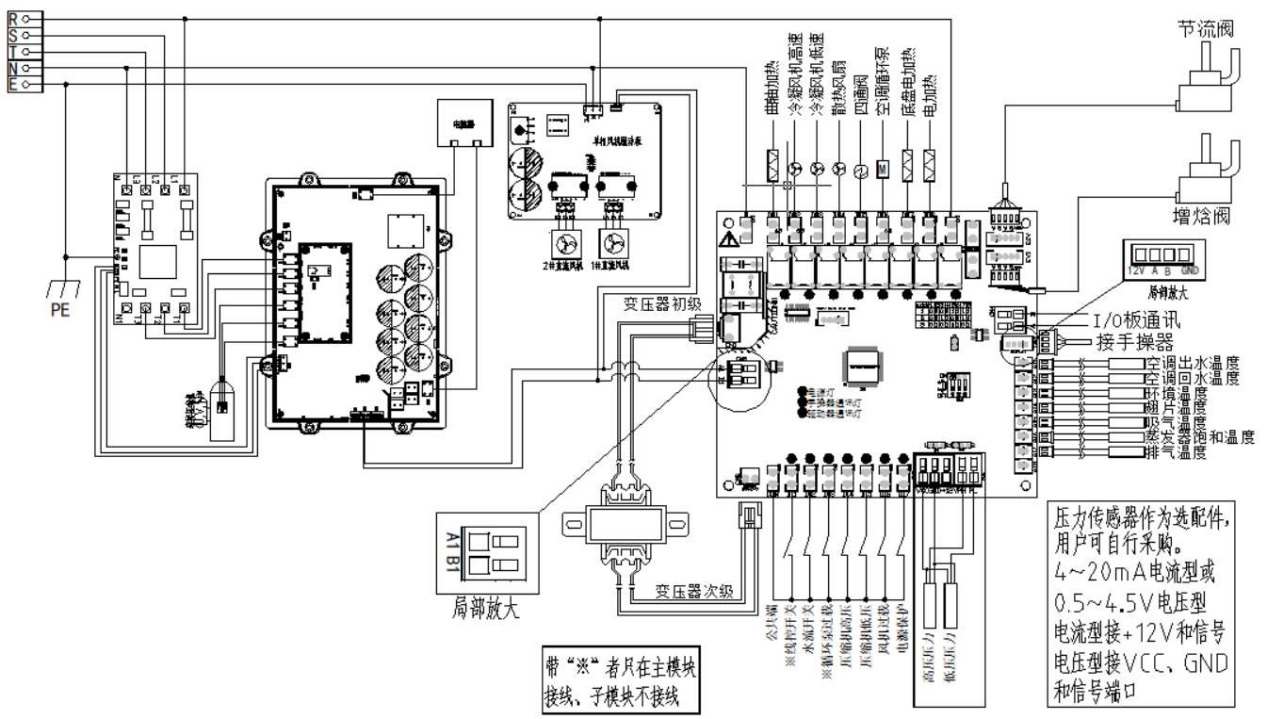

采用24Hp壓縮機驅動器&單相電機 50/65KW方案
