本文提出了一種基于CAN總線的分布式水下航行器控制器的設計方法，主要描述了其硬件總體設計方案和實現辦法?？刂破髯鳛榉植际娇刂葡到y(tǒng)的一個節點，與其他節點之間以CAN總線連接并形成網絡，相互傳輸數據和控制命令，每個節點都有主控計算機，以實現計算任務的分散化?？刂破饕曰贏RM架構的MCU為控制計算機，搭載隔離模塊、CAN控制器和收發器、數據存儲模塊、I／O接口模塊、RS232模塊等電路。該控制器的特點是體積和功耗小，通訊功能強，可實現智能控制、數據采集處理，故障發現等控制功能。

    水下自主航行器是可移動水下探測和水下作業工程裝備的統稱，是進行海洋考察與開發的重要工具。它能夠完成水下地形勘探、偵測、水下危險環境作業等任務。它的控制器是其硬件的重要組成部分，其主要作用是根據其使命任務對運動參數的部分或全部進行控制，使其按規定的軌跡航行，并保證AUV運動的穩定性，滿足AUV動態精度要求，其性能直接影響到AUV的總體性能。隨著AUV技術的發展，對控制器提出了高可靠性、高實時性、精確定位、精確控制、維護簡單等要求。本文提出了一種基于總線的分布式水下航行器控制器的設計方案，主要目的是實現以分布式控制系統總體結構為基礎的控制節點設計。進而實現真正的分布式控制系統，減少中央處理機的運算負荷，將大量數據處理和分析在現場完成。該方案設計的控制器具有完善的智能控制和通訊功能，所選的CAN總線，相比其他總線協議，軟硬件技術成熟、安全可靠、傳輸速度快且成本低廉、易于擴展和維護。

1 控制器的組成結構

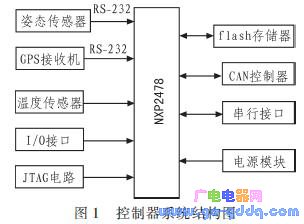

    水下航行器控制器由MCU最小系統(JTAG電路、復位電路)、外擴Flash存儲模塊、I／O接口、隔離電路模塊、通訊電路等組成。其系統結構圖如圖1所示。整個控制器包含4大部分，第一是MCU最小控制系統，包括復位電路和JTAG調試電路。第二是數據采集部分，I／O接口和RS2 32串行接口用于與水下各種傳感器相連接，收集傳感器發送的實時數據，并傳輸至MCU進行分析融合。有的傳感器送出的是模擬形式的信號，還要使用AD／DA轉換模塊加以轉換后再進入處理中心。數據采集部分還包括一個溫度數據收集電路，用作系統運行狀態的監控。第三是數據存儲模塊，主要用于存儲和輸出實驗數據。在水下航行器運行過程中記錄航行數據，也可用于調試目的。第四是通訊部分，主要包括CAN總線接口電路，用于與其他節點之間互相傳輸被控過程的數據和其他控制命令。



2 MCU最小控制系統

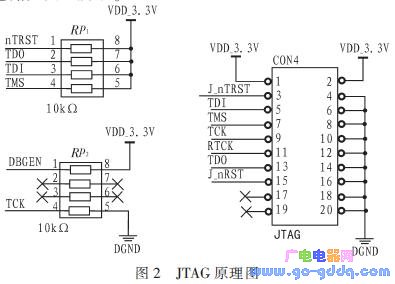

    文中采用基于ARM7-TDMI架構的NXP2478嵌入式微控制器作為主控計算機。NXP2478以ARM7為內核，它包括一個10／100以太網媒體訪問控制器(MAC)、1個帶4 kB終端RAM的USB全速設備／主機／OTG控制器、4個UART、兩路CAN通道、1個SPI接口、兩個同步串行端口、3個I2C接口和1個I2S接口。同時還帶有一個4 MHz的片內振蕩器、98 kB RAM，以及一個外部存儲器控制器來支持上述的各種串行通信接口。以NXP2478為核心的最小系統主要包括電源模塊、復位電路和JTAG模塊，電源模塊實現2個功能：1)電壓轉換功能，將輸入為5 V電平的電壓降至NXP2478的3．3 V工作電壓。2)穩壓穩流功能，微控制器需要紋波比較小的穩定電壓供電，電壓如果突然下降往往會引起程序的跑飛，因此，必須要有專門的電路來穩定工作電壓。一般通過并聯大電阻來穩定工作電壓。復位電路則可以采用自帶看門狗功能的復位芯片來完成。主要實現上電復位、掉電復位、人工復位等功能。看門狗電路可以在程序跑飛時提供自動復位的保護措施。JTAG電路主要實現程序的在線仿真和燒寫功能。其電路如圖2所示。



3 數據采集電路

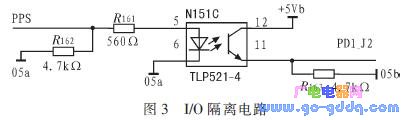

    數據采集是指從傳感器中獲取現場信息的過程。水下航行器控制器所用到的主要是GPS、MTI姿態傳感器、深度等傳感器。傳感器輸出信號的標準大多是RS232／485標準．有些傳感器的信號需要經過數模轉換。因此數據采集電路主要包括RS232／485、I／O接口電路、AD／DA轉換電路和隔離電路。NXP2478自身帶有4個串行端口，其中有一個為9線制端口，有完整的握手信號。但這些端口的工作電平為0～3．3 V。而RS232的電壓約為±12 V左右，所以需要一個電平轉換芯片，這里采用常用的MAX232芯片。I／O接口電路也需要進行兼容電平的轉換，外部開關信號可能電壓幅度比較大，采用隔離芯片既可以保護外部信號串擾對控制器的影響，又可以起到電平兼容的作用。I／O隔離模塊如圖3所示。


    溫度監控作為數據采集的一部分，用作檢測控制器運行時的溫度狀態，并提供報警功能。本文采用DS18B20作為溫度數據傳感器，DS18B 20是一種在分布式溫度控制系統中廣泛使用的直接輸出數字信號的溫度傳感器，輸出數據遵從one-wire bus協議。其采集溫度的范圍從-55攝氏度到125攝氏度，輸出的數字信號可直接進入MCU的I／O口中。DS18B20只有三根信號線：地線，電源線和數據線。因此其接口電路非常簡單，將數據線直接接入MCU的GPIO口即可。

4 數據存儲模塊

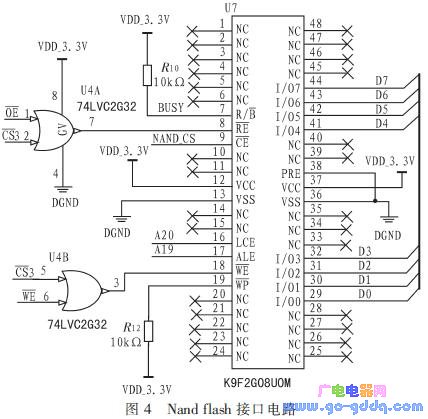

    數據存儲模塊使用Nand Flash與微控制器接口來實現。Nand Flash內存是flash內存的一種，在嵌入式系統中的地位和PC機上的硬盤是類似的。具有容量大、改寫速度快、系統掉電后數據不會丟失等優點，適用于大量數據的存儲。Nand Flash的接口本質上是一個I／O接口，數據總線寬度8bit，沒有地址總線。CLE和ALE這兩條信號線用于區分總線上的數據類別。當系統對Nand Flash設備數據訪問的時候，需要先向Nand Flash設備發出相關的命令和參數，然后再讀出需要的數據。在連接中，注意用NXP2478的地址線A19與A20連接ALE和CLE引腳，這種連接方式必須在配置總線速度的時候使NXP2478總線速度和Nand Flash時序相匹配。電路中R／-(-相)引腳和寫保護引腳直接接上拉電阻。此外還有一種方案是把R／-(-還)引腳與GPIO口相連，主要目的是當讀寫Nand Flash操作完成時，這可以通過中斷來判斷一次的讀或者寫完成的時刻。Nand Flash接口電路如圖4所示。

    5 通訊模塊
    5．1 CAN通信模塊

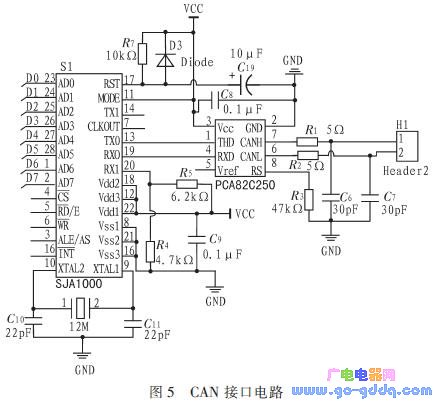

    CAN總線是目前廣泛應用于汽車和飛機工業上的一種現場總線。具有以下特點：1)多主控制，在總線空閑時，所有單元都可以開始發送消息，通過沖突檢測，最先訪問總線的單元獲得發送權。如果多個主機同時發送，則優先級較高的主機獲得發送權，這就是CAN的仲裁機制。2)可發送遠程幀，主動請求遠程主機的數據。3)CAN協議具有完善的差錯功能，幀格式中含有糾錯編碼，進一步增強容錯性。4)錯誤發現功能，所有總線上的單元都可以檢測錯誤，并且檢測出錯誤的單元會立刻通知其他單元(錯誤通知功能)。正在發送消息的單元一旦檢測出錯誤，會強制結束并重新發送。直到發送成功為止。5)故障關閉功能，CAN總線可以判斷出錯誤的類型是總線上暫時的數據錯誤還是持續的數據錯誤(如某個節點硬件故障)。當總線上發生持續的數據錯誤時，可將引起故障的單元從總線上隔離出去。這些特點使得CAN特別適用于分布式現場控制。一個控制器要接入CAN總線，需要CAN控制器和CAN收發器。典型的CAN控制器有Philips公司的SJA1000，它支持CAN2．0協議，包括標準的和擴展的數據和遠程幀；位速率可編程控制，有可編程時鐘輸出；有擴展的64字節FIFO接收緩沖器；除了BasiCCAN操作模式以外，還增加了一種新的操作模式——PelICAN。在電氣特性方面，SJA1000的引腳特性與PCA200兼容，通信速率可達1 Mbps。CAN接口電路如圖5所示。AD0—AD7與微控制器的數據端口連接，片選信號與GPIO口連接，晶振使用的是12M無源晶振，另外還要設置附加的濾波電容。SJA1000的輸出還要接入CAN收發器PCA82C250，最后才接入CAN總線中。


5．2 無線通信接口

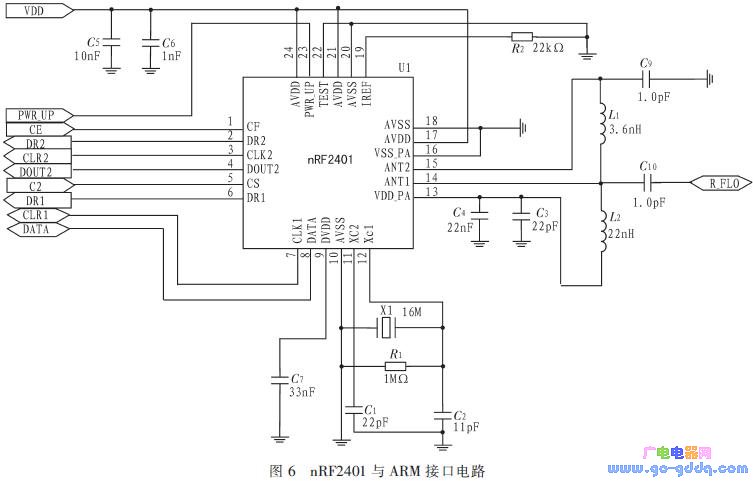

    無線接口用于水下航行器的遠程控制，當航行器浮上水面時可以使用。采用基于2．4 GHz射頻收發芯片nRF2401的無線通訊子系統，工作時功耗低，所需外圍元器件很少?？膳渲帽扌吞炀€或者環形天線，通訊距離約為100 m左右。可良好的滿足工作需要。無線通信芯片接口如圖6所示。

    6 結束語
    文中討論了一種以NXP2478為控制核心，擴展了多個I／O接口，基于CAN總線的分布式控制系統節點。搭載多種導航設備與傳感器，有很強的數據處理和通信能力，系統功耗小、靈活性高、擴展方便。用于水下航行器的控制系統中，可作為主控節點或現場控制節點。
