一、中斷模式

1.中斷接收。

1.1先看中斷接收的流程（以 USART2 為例）

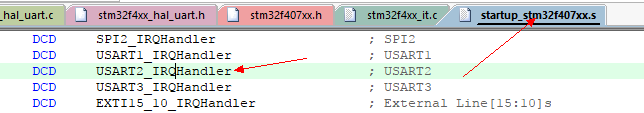

在啟動文件中找到中斷向量

USART2_IRQHandler

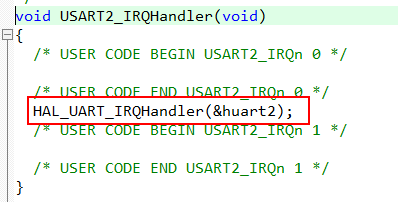

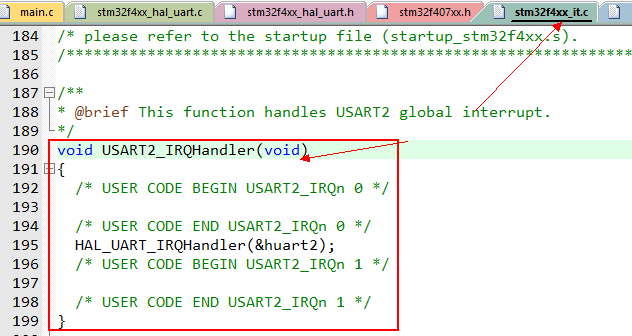

找到USART2_IRQHandler的函數定義

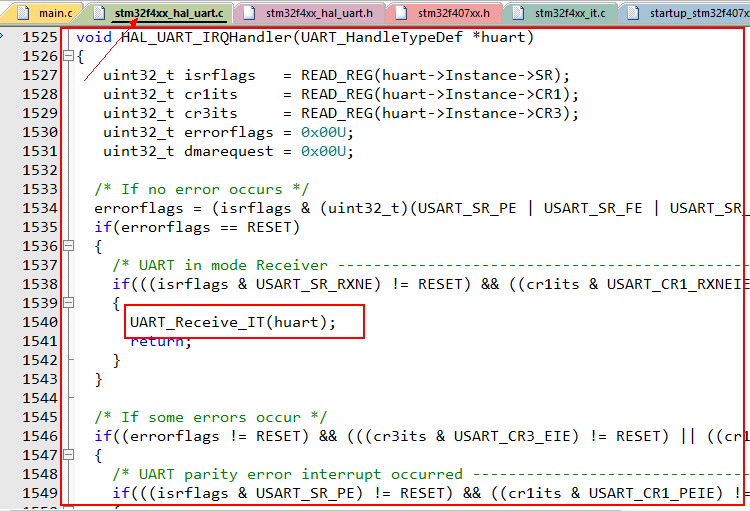

可以看到這里又轉到另一個函數里去了，再找下去：

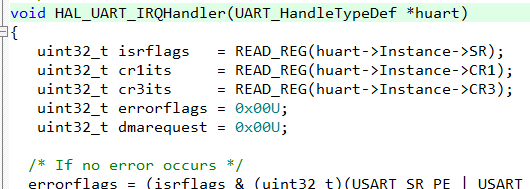

該函數的源碼：

/**

  * @brief  This function handles UART interrupt request.

  * @param  huart: pointer to a UART_HandleTypeDef structure that contains

  *                the configuration information for the specified UART module.

  * @retval None

  */

void HAL_UART_IRQHandler(UART_HandleTypeDef *huart)

{

   uint32_t isrflags   = READ_REG(huart->Instance->SR);

   uint32_t cr1its     = READ_REG(huart->Instance->CR1);

   uint32_t cr3its     = READ_REG(huart->Instance->CR3);

   uint32_t errorflags = 0x00U;

   uint32_t dmarequest = 0x00U;

  /* If no error occurs */

  errorflags = (isrflags & (uint32_t)(USART_SR_PE | USART_SR_FE | USART_SR_ORE | USART_SR_NE));

  if(errorflags == RESET)

  {

    /* UART in mode Receiver -------------------------------------------------*/

    if(((isrflags & USART_SR_RXNE) != RESET) && ((cr1its & USART_CR1_RXNEIE) != RESET))

    {

      UART_Receive_IT(huart);

      return;

    }

  }

  /* If some errors occur */

  if((errorflags != RESET) && (((cr3its & USART_CR3_EIE) != RESET) || ((cr1its & (USART_CR1_RXNEIE | USART_CR1_PEIE)) != RESET)))

  {

    /* UART parity error interrupt occurred ----------------------------------*/

    if(((isrflags & USART_SR_PE) != RESET) && ((cr1its & USART_CR1_PEIE) != RESET))

    {

      huart->ErrorCode |= HAL_UART_ERROR_PE;

    }

    /* UART noise error interrupt occurred -----------------------------------*/

    if(((isrflags & USART_SR_NE) != RESET) && ((cr3its & USART_CR3_EIE) != RESET))

    {

      huart->ErrorCode |= HAL_UART_ERROR_NE;

    }

    /* UART frame error interrupt occurred -----------------------------------*/

    if(((isrflags & USART_SR_FE) != RESET) && ((cr3its & USART_CR3_EIE) != RESET))

    {

      huart->ErrorCode |= HAL_UART_ERROR_FE;

    }

    /* UART Over-Run interrupt occurred --------------------------------------*/

    if(((isrflags & USART_SR_ORE) != RESET) && ((cr3its & USART_CR3_EIE) != RESET))

    {

      huart->ErrorCode |= HAL_UART_ERROR_ORE;

    }

    /* Call UART Error Call back function if need be --------------------------*/

    if(huart->ErrorCode != HAL_UART_ERROR_NONE)

    {

      /* UART in mode Receiver -----------------------------------------------*/

      if(((isrflags & USART_SR_RXNE) != RESET) && ((cr1its & USART_CR1_RXNEIE) != RESET))

      {

        UART_Receive_IT(huart);

      }

      /* If Overrun error occurs, or if any error occurs in DMA mode reception,

         consider error as blocking */

      dmarequest = HAL_IS_BIT_SET(huart->Instance->CR3, USART_CR3_DMAR);

      if(((huart->ErrorCode & HAL_UART_ERROR_ORE) != RESET) || dmarequest)

      {

        /* Blocking error : transfer is aborted

           Set the UART state ready to be able to start again the process,

           Disable Rx Interrupts, and disable Rx DMA request, if ongoing */

        UART_EndRxTransfer(huart);

        /* Disable the UART DMA Rx request if enabled */

        if(HAL_IS_BIT_SET(huart->Instance->CR3, USART_CR3_DMAR))

        {

          CLEAR_BIT(huart->Instance->CR3, USART_CR3_DMAR);

          /* Abort the UART DMA Rx channel */

          if(huart->hdmarx != NULL)

          {

            /* Set the UART DMA Abort callback :

               will lead to call HAL_UART_ErrorCallback() at end of DMA abort procedure */

            huart->hdmarx->XferAbortCallback = UART_DMAAbortOnError;

            if(HAL_DMA_Abort_IT(huart->hdmarx) != HAL_OK)

            {

              /* Call Directly XferAbortCallback function in case of error */

              huart->hdmarx->XferAbortCallback(huart->hdmarx);

            }

          }

          else

          {

            /* Call user error callback */

            HAL_UART_ErrorCallback(huart);

          }

        }

        else

        {

          /* Call user error callback */

          HAL_UART_ErrorCallback(huart);

        }

      }

      else

      {

        /* Non Blocking error : transfer could go on.

           Error is notified to user through user error callback */

        HAL_UART_ErrorCallback(huart);

        huart->ErrorCode = HAL_UART_ERROR_NONE;

      }

    }

    return;

  } /* End if some error occurs */

  /* UART in mode Transmitter ------------------------------------------------*/

  if(((isrflags & USART_SR_TXE) != RESET) && ((cr1its & USART_CR1_TXEIE) != RESET))

  {

    UART_Transmit_IT(huart);

    return;

  }

  /* UART in mode Transmitter end --------------------------------------------*/

  if(((isrflags & USART_SR_TC) != RESET) && ((cr1its & USART_CR1_TCIE) != RESET))

  {

    UART_EndTransmit_IT(huart);

    return;

  }

}

也就是說，當串口中斷觸發以后，幾經周轉到了這里，該函數功能是讀取寄存器的幾個狀態，判斷無誤后再轉到另一個函數，就是上圖小矩形框出來的UART_Receive_IT(huart);

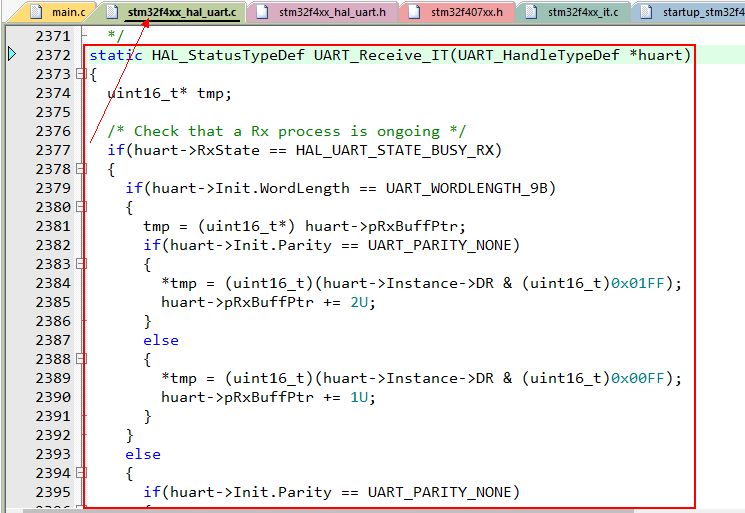

然后我們?cè)偃タ碪ART_Receive_IT(huart)這個函數原型：

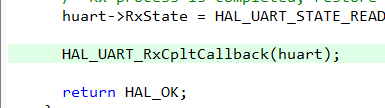

回調函數就在這個UART_Receive_IT(huart)函數里：

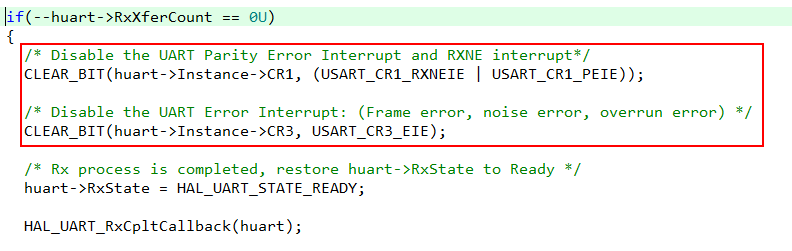

在回調函數上邊有兩行很重要的代碼：

這兩行代碼的作用是關閉串口接收中斷，也就是說，在一次串口中斷接收過程的最后，即串口接收完一組數據之后會關閉串口接收中斷。（這個后面還會再講，先記?。?/p>

總結一下，串口中斷接收的流程：

USART2_IRQHandler(void)    ->    HAL_UART_IRQHandler(UART_HandleTypeDef *huart)    ->    UART_Receive_IT(UART_HandleTypeDef *huart)    ->    HAL_UART_RxCpltCallback(huart);

Callback函數就是用戶要重寫在main.c里的回調函數。

再說明一下一個很重要的問題：STM32的每個串口中斷有好幾個（發送接收等），但是只要是與串口相關的中斷發生系統都會先調用同一個函數，也就是中斷向量表中的那個，比如usart2的話就是USART2_IRQHandler(void)，然后這個函數再調用HAL_UART_IRQHandler，在HAL_UART_IRQHandler中去讀取寄存器判斷究竟是那幾個位被置為1，確定好是哪個中斷之后（接收還是發送）再調用不同的回調函數。

1.2如何使用接收中斷。

在cube中配置完了之后并沒有使能串口中斷（有一個串口初始化函數，但是在這個函數中并未使能串口中斷）需要用戶手動使能。使能代碼如下：

HAL_UART_Receive_IT(&huart2, (uint8_t *)kRxBuffer, 10);

什么意思呢？

HAL庫的串口接收思路是這樣的：用戶你可以隨便定義一個緩存區，大小隨意，然后通過上邊這個函數把這個緩存區對應到串口的接收，上面函數的意思就是把kRxBuffer（這是一個數組）作為緩存區，指定大小為10。然后usart2接收數據的時候就防到kRxBuffer這個數組中，只有當接收到10個數據之后才調用一次callback函數（回調函數）。當然不要忘了該函數的使能串口接收中斷功能， 在：二、中斷模式 的1.1節中說到了串口接收完數據后會關閉使能，所以，在回調函數中一定要再寫一次HAL_UART_Receive_IT(&huart2, (uint8_t *)kRxBuffer, 10)，使能接收中斷。

小小的總結下串口中斷接收怎么用：

（1）指定一個緩存區（串口接收到的數據會全部堆到這個緩存區）

（2）使能串口接收中斷，并把緩存區對應到串口

（3）在回調函數中實現接收到數據之后的操作（比如處理數據）并再次使能串口接收中斷。

所以更具體一下串口接收的流程就是這樣的：

（1）串口一個接一個的接收到數據填充到緩存區

（2）緩存區滿（大小是用戶定義的）程序幾經輾轉最后會調用到回調函數。

（3）執行用戶在回調函數中實現的功能。

2.中斷發送。

2.1發送中斷的觸發流程。

由于在STM32中usart2的入口中斷只有一個：

就是上圖的中斷向量表中紅框標出來的。其他的所有中斷其實都是從這里出發的，我們?cè)俸娃劢邮找粯愚垡槐榘l(fā)送。

首先是USART2_IRQHandler，找到這個函數原型（這一步和接收完全一樣）：

再找HAL_UART_IRQHandler(&huart2);原型：

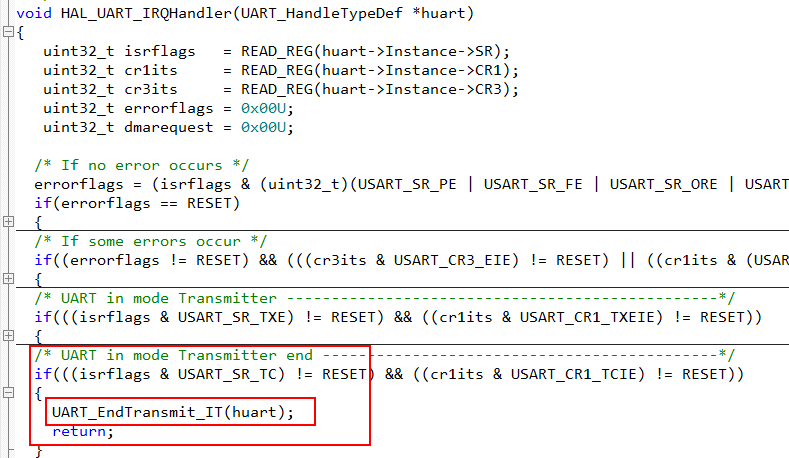

到這里還是和接收完全一樣，注意是完全一樣，源碼也就是上面接收貼出來的一樣。這次我們主要注意該函數最后幾行（可以翻上去看源碼）：

把中間代碼收起來以后看最后紅框，這就很明顯了，這里觸發了發送中斷（軟件觸發）

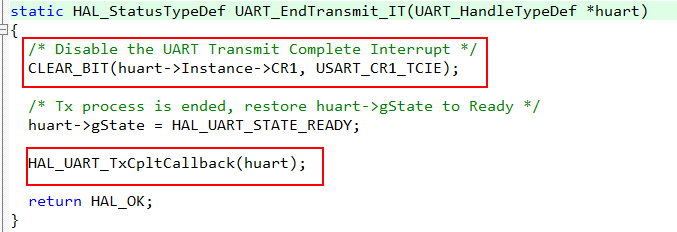

接著去找這個UART_EndTransmit_IT(huart)的函數原型：

第一個紅框里清除了發送中斷使能（同接收一樣，在用完之后就關掉，但是不同于接收，發送完成就不用再在回調函數中使能了，因?yàn)樵谥袛喟l(fā)送的時候就會使能），第二個紅框調用回調函數。

2.2如何使用發送中斷。

中斷發送的意思，非常類似于中斷接收，但其中有一些不同，看下面這個函數：

HAL_UART_Transmit_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)

一個非常類似于中斷接收使能的函數。接收中斷使能函數的作用是綁定接收緩存區并使能接收中斷，但是對于發送，該函數的作用是發送指定長度的指定數據并使能發送中斷。

比如有一個unsigned char 數組a[10]，HAL_UART_Transmit_IT(&huart2, a, 10)，這一句的意思是用usart2（串口2）發送a數組中的10個數據，然后使能發送中斷。

當發送完成之后（或者發送一半，發送一半也有個中斷）就會執行回調函數。

總結一下發送中斷：

使用HAL_UART_Transmit_IT函數發送指定長度的數據，并使能發送中斷，發送到一半和發送結束會觸發中斷（相關的回調函數是HAL_UART_TxHalfCpltCallback()和HAL_UART_TxCpltCallback()）中斷觸發后發送中斷使能會被清除，然后調用回調函數，回調函數執行完成之后結束本次發送。
