回顧前面用SPI2寫的一個W25Q64的程序

void SPI2_Init(void)

{ GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //PB13/14/15復用推挽輸出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB

  GPIO_SetBits(GPIOB,GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15);  //PB13/14/15上拉

void W25QXX_Init(void)

{

        GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOG, ENABLE );//PORTB時鐘使能

GPIO_InitStructure.GPIO_Pin = CS_GPIOPIN;

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //推挽輸出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

  GPIO_Init(CS_GPIO, &GPIO_InitStructure);

#define CS_GPIO       GPIOG

#define CS_GPIOPIN    GPIO_Pin_1

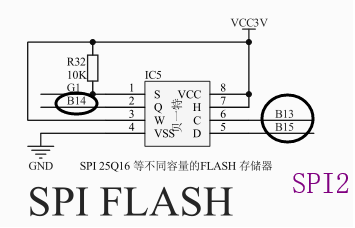

可以看到用到的4根線的層次是不同的。PB13 PB14 PB15用于SPI通訊的時鐘和數據，而片選是單獨的，是PG1

現在我們仔細看看淘寶買的這個屏幕。它其實有3個SPI設備

觸控屏

SD卡

Flash

現在試試改動前面的SPI程序，在做一個新的吧。

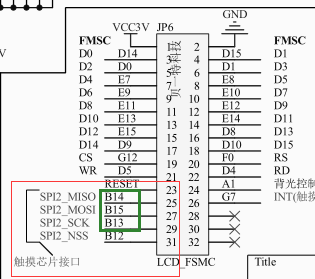

看屏幕的部分，也是SPI2：可以看到用到的4根線的層次是不同的。PB13 PB14 PB15用于SPI通訊的時鐘和數據，而片選是單獨的，是PB12。

開始接線：

屏幕     MCU

MOSI   B15

MISO  B14

CLK     B13

F_CS    B12

軟件發現只需要修改配置就可以直接work

//用SPI2也就是PB13-14-15和PG1作為CS驅動flash 可讀可寫

//移植修改部分

#define CS_GPIO       GPIOB

#define CS_GPIOPIN    GPIO_Pin_12

#define W25QXX_CS PBout(12)  //W25QXX的片選信號

//#define CS_GPIO       GPIOG

//#define CS_GPIOPIN    GPIO_Pin_1

//#define W25QXX_CS PGout(1)  //W25QXX的片選信號

現在我們來做另外一個事情：

主機有多個SPI設備，比如我MCU現在就有2個FLASH 我要分開操作了。

格局有點大，我們現在做小一點。主要是PICK那一個，也就是片選這個函數你用哪個腳。

改動1

#define CS_GPIO                GPIOB

#define CS_GPIOPIN             GPIO_Pin_12

#define W25QXX_CS(a) a?PBout(12):PGout(1) //W25QXX的片選信號

#define CS_GPIO2       GPIOG

#define CS_GPIOPIN2    GPIO_Pin_1

主要是現在我傳參進去W25QXX_CS(a)   傳1的話代表是屏幕上電FLASH  傳0的話代表的是板上的FLASH

改動2

GPIO_InitStructure.GPIO_Pin = CS_GPIOPIN;

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //推挽輸出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Pin = CS_GPIOPIN2;

  GPIO_Init(CS_GPIO2, &GPIO_InitStructure);

兩個設備的CS都要init。

出問題卡住了：

#define W25QXX_CS(a) (a?PBout(12):PGout(1)) //W25QXX的片選信號

這樣定義以后，編譯失敗

這是C語言的知識。

  1 #include

  2 int A,B;

  3 #define wm(a)   a?A:B

  4 void main()

  5 {

  6  printf("%dt%dn",A,B);

  7  wm(1)=3;

  8  printf("%dt%dn",A,B);

  9 }報錯！左值是常量！?。?！

  1 #include

  2    int A,B,C;

  3    #define wm(a)   (a)?(A):(B)

  4    void main()

  5    {

  6     printf("%dt%dt%dn",A,B,C);

  7     C=wm(1);

  8     printf("%dt%dt%dn",A,B,C);

  9    }可以的 成功執行！?。?p>

  1 #include

  2 int A,B,C;

  3 #define wm(a)  A

  4 void main()

  5 {

  6  printf("%dt%dn",A,B);

  7  wm(1)=3;

  8  printf("%dt%dn",A,B);

  9 }

~      可以的

 1 #include

  2 int A,B,C;

  3 #define wm(a) C=a?A:B

  4 void main()

  5 {

  6  printf("%dt%dn",A,B);

  7  wm(1)=3;

  8  printf("%dt%dn",A,B);

  9 }問題依舊

~

~

  1 #include

  2 int A,B,C;

  3 #define wm(a,A,B)  (a)?(A):(B)

  4 void main()

  5 {

  6  printf("%dt%dn",A,B);

  7  wm(1,A,B)=3;

  8  printf("%dt%dn",A,B);

  9 }

~

~       企圖傳參進去 問題依舊

1 #include

  2 int A,B,C;

  3 #define wm(choice,value)  (choice)?((value?A=1:A=0)):(value?B=1:B=0)

  4 void main()

  5 {

  6  printf("%dt%dn",A,B);

  7 C=wm(1,1);

  8  printf("%dt%dn",A,B);

  9 }

~

~      問題依舊

那就這樣吧。。。。
