互聯網技術對人類社會的影響不言而喻。當今大部分電子設備都能以不同的方式接入互聯網(Internet)，在家庭中PC常見的互聯網接入方式是使用路由器(Router)組建小型局域網(LAN)，利用互聯網專線或者調制調解器經過電話線網絡，連接到互聯網服務提供商(ISP)，由互聯網服務提供商把用戶的局域網接入互聯網。而企業或?qū)W校的局域網規模較大，常使用交換機組成局域網，經過路由以不同的方式接入到互聯網中。

39.1 互聯網模型

通信至少是兩個設備的事，需要相互兼容的硬件和軟件支持，我們稱之為通信協議。以太網通信在結構比較復雜，國際標準組織將整個以太網通信結構制定了OSI模型，總共分層七個層，分別為應用層、表示層、會話層、傳輸層、網絡層、數據鏈路層以及物理層，每個層功能不同，通信中各司其職，整個模型包括硬件和軟件定義。OSI模型是理想分層，一般的網絡系統只是涉及其中幾層。

TCP/IP是互聯網最基本的協議，是互聯網通信使用的網絡協議，由網絡層的IP協議和傳輸層的TCP協議組成。TCP/IP只有四個分層，分別為應用層、傳輸層、網絡層以及網絡訪問層。雖然TCP/IP分層少了，但與OSI模型是不沖突的，它把OSI模型一些層次整合一起的，本質上可以實現相同功能。

實際上，還有一個TCP/IP混合模型，分為五個層，參考圖 391，它實際與TCP/IP四層模型是相通的，只是把網絡訪問層拆成數據鏈路層和物理層。這種分層方法對我們學習理解更容易。

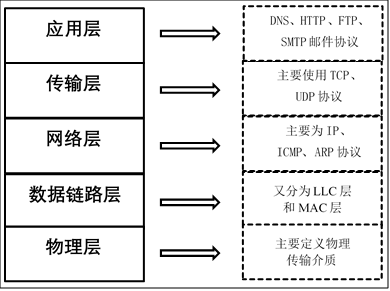

圖 391 TCP/IP混合參考模型

設計網絡時，為了降低網絡設計的復雜性，對組成網絡的硬件、軟件進行封裝、分層，這些分層即構成了網絡體系模型。在兩個設備相同層之間的對話、通信約定，構成了層級協議。設備中使用的所有協議加起來統稱協議棧。在這個網絡模型中，每一層完成不同的任務，都提供接口供上一層訪問。而在每層的內部，可以使用不同的方式來實現接口，因而內部的改變不會影響其它層。

在TCP/IP混合參考模型中，數據鏈路層又被分為LLC層(邏輯鏈路層)和MAC層(媒體介質訪問層)。目前，對于普通的接入網絡終端的設備， LLC層和MAC層是軟、硬件的分界線。如PC的網卡主要負責實現參考模型中的MAC子層和物理層，在PC的軟件系統中則有一套龐大程序?qū)崿F(xiàn)了LLC層及以上的所有網絡層次的協議。

由硬件實現的物理層和MAC子層在不同的網絡形式有很大的區別，如以太網和Wi-Fi，這是由物理傳輸方式?jīng)Q定的。但由軟件實現的其它網絡層次通常不會有太大區別，在PC上也許能實現完整的功能，一般支持所有協議，而在嵌入式領域則按需要進行裁剪。

39.2 以太網

以太網(Ethernet)是互聯網技術的一種，由于它是在組網技術中占的比例最高，很多人直接把以太網理解為互聯網。

以太網是指遵守IEEE 802.3標準組成的局域網，由IEEE 802.3標準規定的主要是位于參考模型的物理層(PHY)和數據鏈路層中的介質訪問控制子層(MAC)。在家庭、企業和學校所組建的PC局域網形式一般也是以太網，其標志是使用水晶頭網線來連接(當然還有其它形式)。IEEE還有其它局域網標準，如IEEE 802.11是無線局域網，俗稱Wi-Fi。IEEE 802.15是個人域網，即藍牙技術，其中的802.15.4標準則是ZigBee技術。

現階段，工業控制、環境監測、智能家居的嵌入式設備產生了接入互聯網的需求，利用以太網技術，嵌入式設備可以非常容易地接入到現有的計算機網絡中。

39.2.1 PHY層

在物理層，由IEEE 802.3標準規定了以太網使用的傳輸介質、傳輸速度、數據編碼方式和沖突檢測機制，物理層一般是通過一個PHY芯片實現其功能的。

1.    傳輸介質

傳輸介質包括同軸電纜、雙絞線(水晶頭網線是一種雙絞線)、光纖。根據不同的傳輸速度和距離要求，基于這三類介質的信號線又衍生出很多不同的種類。最常用的是"五類線"適用于100BASE-T和10BASE-T的網絡，它們的網絡速率分別為100Mbps和10Mbps。

2.    編碼

為了讓接收方在沒有外部時鐘參考的情況也能確定每一位的起始、結束和中間位置，在傳輸信號時不直接采用二進制編碼。在10BASE-T的傳輸方式中采用曼徹斯特編碼，在100BASE-T中則采用4B/5B編碼。

曼徹斯特編碼把每一個二進制位的周期分為兩個間隔，在表示"1"時，以前半個周期為高電平，后半個周期為低電平。表示"0"時則相反，見圖 392

圖 392 曼徹斯特編碼

采用曼徹斯特碼在每個位周期都有電壓變化，便于同步。但這樣的編碼方式效率太低，只有50%。

在100BASE-T 采用的4B/5B編碼是把待發送數據位流的每4位分為一組，以特定的5位編碼來表示，這些特定的5位編碼能使數據流有足夠多的跳變，達到同步的目的，而且效率也從曼徹斯特編碼的50%提高到了80%。

3.    CSMA/CD沖突檢測

早期的以太網大多是多個節點連接到同一條網絡總線上(總線型網絡)，存在信道競爭問題，因而每個連接到以太網上的節點都必須具備沖突檢測功能。以太網具備CSMA/CD沖突檢測機制，如果多個節點同時利用同一條總線發送數據，則會產生沖突，總線上的節點可通過接收到的信號與原始發送的信號的比較檢測是否存在沖突，若存在沖突則停止發送數據，隨機等待一段時間再重傳。

現在大多數局域網組建的時候很少采用總線型網絡，大多是一個設備接入到一個獨立的路由或交換機接口，組成星型網絡，不會產生沖突。但為了兼容，新出的產品還是帶有沖突檢測機制。

39.2.2 MAC子層

1.    MAC的功能

MAC子層是屬于數據鏈路層的下半部分，它主要負責與物理層進行數據交接，如是否可以發送數據，發送的數據是否正確，對數據流進行控制等。它自動對來自上層的數據包加上一些控制信號，交給物理層。接收方得到正常數據時，自動去除MAC控制信號，把該數據包交給上層。

2.    MAC數據包

IEEE對以太網上傳輸?shù)臄?shù)據包格式也進行了統一規定，見圖 393。該數據包被稱為MAC數據包。

圖 393 MAC數據包格式

MAC數據包由前導字段、幀起始定界符、目標地址、源地址、數據包類型、數據域、填充域、校驗和域組成。

?    前導字段，也稱報頭，這是一段方波，用于使收發節點的時鐘同步。內容為連續7個字節的0x55。字段和幀起始定界符在MAC收到數據包后會自動過濾掉。

?    幀起始定界符(SFD)：用于區分前導段與數據段的，內容為0xD5。

?    MAC地址： MAC地址由48位數字組成，它是網卡的物理地址，在以太網傳輸?shù)淖畹讓?，就是根?jù)MAC地址來收發數據的。部分MAC地址用于廣播和多播，在同一個網絡里不能有兩個相同的MAC地址。PC的網卡在出廠時已經設置好了MAC地址，但也可以通過一些軟件來進行修改，在嵌入式的以太網控制器中可由程序進行配置。數據包中的DA是目標地址，SA是源地址。

?    數據包類型：本區域可以用來描述本MAC數據包是屬于TCP/IP協議層的IP包、ARP包還是SNMP包，也可以用來描述本MAC數據包數據段的長度。如果該值被設置大于0x0600，不用于長度描述，而是用于類型描述功能，表示與以太網幀相關的MAC客戶端協議的種類。

?    數據段：數據段是MAC包的核心內容，它包含的數據來自MAC的上層。其長度可以從0~1500字節間變化。

?    填充域：由于協議要求整個MAC數據包的長度至少為64字節(接收到的數據包如果少于64字節會被認為發生沖突，數據包被自動丟棄)，當數據段的字節少于46字節時，在填充域會自動填上無效數據，以使數據包符合長度要求。

?    校驗和域：MAC數據包的尾部是校驗和域，它保存了CRC校驗序列，用于檢錯。

以上是標準的MAC數據包，IEEE 802.3同時還規定了擴展的MAC數據包，它是在標準的MAC數據包的SA和數據包類型之間添加4個字節的QTag前綴字段，用于獲取標志的MAC幀。前2個字節固定為0x8100，用于識別QTag前綴的存在；后兩個字節內容分別為3個位的用戶優先級、1個位的標準格式指示符(CFI)和一個12位的VLAN標識符。

39.3 TCP/IP協議棧

標準TCP/IP協議是用于計算機通信的一組協議，通常稱為TCP/IP協議棧，通俗講就是符合以太網通信要求的代碼集合，一般要求它可以實現圖 391中每個層對應的協議，比如應用層的HTTP、FTP、DNS、SMTP協議，傳輸層的TCP、UDP協議、網絡層的IP、ICMP協議等等。關于TCP/IP協議詳細內容推薦閱讀《TCP-IP詳解》和《用TCP/IP進行網際互連》理解。

Windows操作系統、UNIX類操作系統都有自己的一套方法來實現TCP/IP通信協議，它們都提供非常完整的TCP/IP協議。對于一般的嵌入式設備，受制于硬件條件沒辦法支持使用在Window或UNIX類操作系統的運行的TCP/IP協議棧，一般只能使用簡化版本的TCP/IP協議棧，目前開源的適合嵌入式的有uIP、TinyTCP、uC/TCP-IP、LwIP等等。其中LwIP是目前在嵌入式網絡領域被討論和使用廣泛的協議棧。本章內容其中一個目的就是移植LwIP到開發板上運行。

39.3.1 為什么需要協議棧

物理層主要定義物理介質性質，MAC子層負責與物理層進行數據交接，這兩部分是與硬件緊密聯系的，就嵌入式控制芯片來說，很多都內部集成了MAC控制器，完成MAC子層功能，所以依靠這部分功能是可以實現兩個設備數據交換，而時間傳輸?shù)臄?shù)據就是MAC數據包，發送端封裝好數據包，接收端則解封數據包得到可用數據，這樣的一個模型與使用USART控制器實現數據傳輸是非常類似的。但如果將以太網運用在如此基礎的功能上，完全是大材小用，因為以太網具有傳輸速度快、可傳輸距離遠、支持星型拓?fù)湓O(shè)備連接等等強大功能。功能強大的東西一般都會用高級的應用，這也是設計者的初衷。

使用以太網接口的目的就是為了方便與其它設備互聯，如果所有設備都約定使用一種互聯方式，在軟件上加一些層次來封裝，這樣不同系統、不同的設備通訊就變得相對容易了。而且只要新加入的設備也使用同一種方式，就可以直接與之前存在于網絡上的其它設備通訊。這就是為什么產生了在MAC之上的其它層次的網絡協議及為什么要使用協議棧的原因。又由于在各種協議棧中TCP/IP協議棧得到了最廣泛使用，所有接入互聯網的設備都遵守TCP/IP協議。所以，想方便地與其它設備互聯通信，需要提供對TCP/IP協議的支持。

39.3.2 各網絡層的功能

用以太網和Wi-Fi作例子，它們的MAC子層和物理層有較大的區別，但在MAC之上的LLC層、網絡層、傳輸層和應用層的協議，是基本上同的，這幾層協議由軟件實現，并對各層進行封裝。根據TCP/IP協議，各層的要實現的功能如下：

LLC層：處理傳輸錯誤；調節數據流，協調收發數據雙方速度，防止發送方發送得太快而接收方丟失數據。主要使用數據鏈路協議。

網絡層：本層也被稱為IP層。LLC層負責把數據從線的一端傳輸?shù)搅硪欢?，但很多時候不同的設備位于不同的網絡中(并不是簡單的網線的兩頭)。此時就需要網絡層來解決子網路由拓?fù)鋯栴}、路徑選擇問題。在這一層主要有IP協議、ICMP協議。

傳輸層：由網絡層處理好了網絡傳輸?shù)穆窂絾栴}后，端到端的路徑就建立起來了。傳輸層就負責處理端到端的通訊。在這一層中主要有TCP、UDP協議

應用層：經過前面三層的處理，通訊完全建立。應用層可以通過調用傳輸層的接口來編寫特定的應用程序。而TCP/IP協議一般也會包含一些簡單的應用程序如Telnet遠程登錄、FTP文件傳輸、SMTP郵件傳輸協議。

實際上，在發送數據時，經過網絡協議棧的每一層，都會給來自上層的數據添加上一個數據包的頭，再傳遞給下一層。在接收方收到數據時，一層層地把所在層的數據包的頭去掉，向上層遞交數據，參考圖 394。

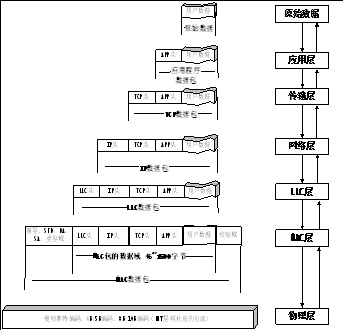

圖 394 數據經過每一層的封裝和還原

39.4 以太網外設(ETH)

STM32F42x系列控制器內部集成了一個以太網外設，它實際是一個通過DMA控制器進行介質訪問控制(MAC)，它的功能就是實現MAC層的任務。借助以太網外設，STM32F42x控制器可以通過ETH外設按照IEEE 802.3-2002標準發送和接收MAC數據包。ETH內部自帶專用的DMA控制器用于MAC，ETH支持兩個工業標準接口介質獨立接口(MII)和簡化介質獨立接口(RMII)用于與外部PHY芯片連接。MII和RMII接口用于MAC數據包傳輸，ETH還集成了站管理接口(SMI)接口專門用于與外部PHY通信，用于訪問PHY芯片寄存器。

物理層定義了以太網使用的傳輸介質、傳輸速度、數據編碼方式和沖突檢測機制，PHY芯片是物理層功能實現的實體，生活中常用水晶頭網線+水晶頭插座+PHY組合構成了物理層。

ETH有專用的DMA控制器，它通過AHB主從接口與內核和存儲器相連，AHB主接口用于控制數據傳輸，而AHB從接口用于訪問"控制與狀態寄存器"(CSR)空間。在進行數據發送是，先將數據有存儲器以DMA傳輸?shù)桨l(fā)送TX FIFO進行緩沖，然后由MAC內核發送；接收數據時，RX FIFO先接收以太網數據幀，再由DMA傳輸至存儲器。ETH系統功能框圖見圖 395。

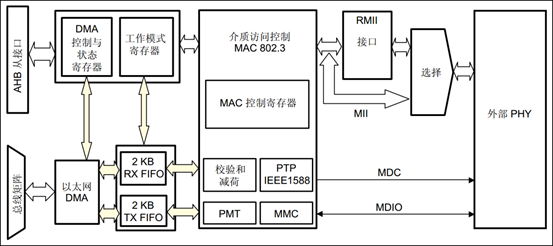

圖 395 ETH功能框圖

39.4.1 SMI接口

SMI是MAC內核訪問PHY寄存器標志接口，它由兩根線組成，數據線MDIO和時鐘線MDC。SMI支持訪問32個PHY，這在設備需要多個網口時非常有用，不過一般設備都只使用一個PHY。PHY芯片內部一般都有32個16位的寄存器，用于配置PHY芯片屬性、工作環境、狀態指示等等，當然很多PHY芯片并沒有使用到所有寄存器位。MAC內核就是通過SMI向PHY的寄存器寫入數據或從PHY寄存器讀取PHY狀態，一次只能對一個PHY的其中一個寄存器進行訪問。SMI最大通信頻率為2.5MHz，通過控制以太網MAC MII地址寄存器 (ETH_MACMIIAR)的CR位可選擇時鐘頻率。

1.    SMI幀格式

SMI是通過數據幀方式與PHY通信的，幀格式如表 391，數據位傳輸順序從左到右。

表 391 SMI幀格式

PADDR用于指定PHY地址，每個PHY都有一個地址，一般由PHY硬件設計決定，所以是固定不變的。RADDR用于指定PHY寄存器地址。TA為狀態轉換域，若為讀操作，MAC輸出兩個位高阻態，而PHY芯片則在第一位時輸出高阻態，第二位時輸出"0"。若為寫操作，MAC輸出"10"，PHY芯片則輸出高阻態。數據段有16位，對應PHY寄存器每個位，先發送或接收到的位對應以太網 MAC MII 數據寄存器(ETH_MACMIIDR)寄存器的位15。

2.    SMI讀寫操作

當以太網MAC MII地址寄存器 (ETH_MACMIIAR)的寫入位和繁忙位被置1時，SMI將向指定的PHY芯片指定寄存器寫入ETH_MACMIIDR中的數據。寫操作時序見圖 396。

圖 396 SMI寫操作

當以太網MAC MII地址寄存器 (ETH_MACMIIAR)的寫入位為0并且繁忙位被置1時，SMI將從向指定的PHY芯片指定寄存器讀取數據到ETH_MACMIIDR內。讀操作時序見圖 397。

圖 397 SMI讀操作

39.4.2 MII和RMII接口

介質獨立接口(MII)用于理解MAC控制器和PHY芯片，提供數據傳輸路徑。RMII接口是MII接口的簡化版本，MII需要16根通信線，RMII只需7根通信，在功能上是相同的。圖 398為MII接口連接示意圖，圖 399為RMII接口連接示意圖。

圖 398 MII接口連接

圖 399 RMII接口連接

?    TX_CLK：數據發送時鐘線。標稱速率為10Mbit/s時為2.5MHz；速率為100Mbit/s時為25MHz。RMII接口沒有該線。

?    RX_CLK：數據接收時鐘線。標稱速率為10Mbit/s時為2.5MHz；速率為100Mbit/s時為25MHz。RMII接口沒有該線。

?    TX_EN：數據發送使能。在整個數據發送過程保存有效電平。

?    TXD[3:0]或TXD[1:0]：數據發送數據線。對于MII有4位，RMII只有2位。只有在TX_EN處于有效電平數據線才有效。

?    CRS：載波偵聽信號，由PHY芯片負責驅動，當發送或接收介質處于非空閑狀態時使能該信號。在全雙工模式該信號線無效。

?    COL：沖突檢測信號，由PHY芯片負責驅動，檢測到介質上存在沖突后該線被使能，并且保持至沖突解除。在全雙工模式該信號線無效。

?    RXD[3:0]或RXD[1:0]：數據接收數據線，由PHY芯片負責驅動。對于MII有4位，RMII只有2位。在MII模式，當RX_DV禁止、RX_ER使能時，特定的RXD[3:0]值用于傳輸來自PHY的特定信息。

?    RX_DV：接收數據有效信號，功能類似TX_EN，只不過用于數據接收，由PHY芯片負責驅動。對于RMII接口，是把CRS和RX_DV整合成CRS_DV信號線，當介質處于不同狀態時會自切換該信號狀態。

?    RX_ER：接收錯誤信號線，由PHY驅動，向MAC控制器報告在幀某處檢測到錯誤。

?    REF_CLK：僅用于RMII接口，由外部時鐘源提供50MHz參考時鐘。

因為要達到100Mbit/s傳輸速度，MII和RMII數據線數量不同，使用MII和RMII在時鐘線的設計是完全不同的。對于MII接口，一般是外部為PHY提供25MHz時鐘源，再由PHY提供TX_CLK和RX_CLK時鐘。對于RMII接口，一般需要外部直接提供50MHz時鐘源，同時接入MAC和PHY。

開發板板載的PHY芯片型號為LAN8720A，該芯片只支持RMII接口，電路設計時參考圖 399。

ETH相關硬件在STM32F42x控制器分布參考表 392。

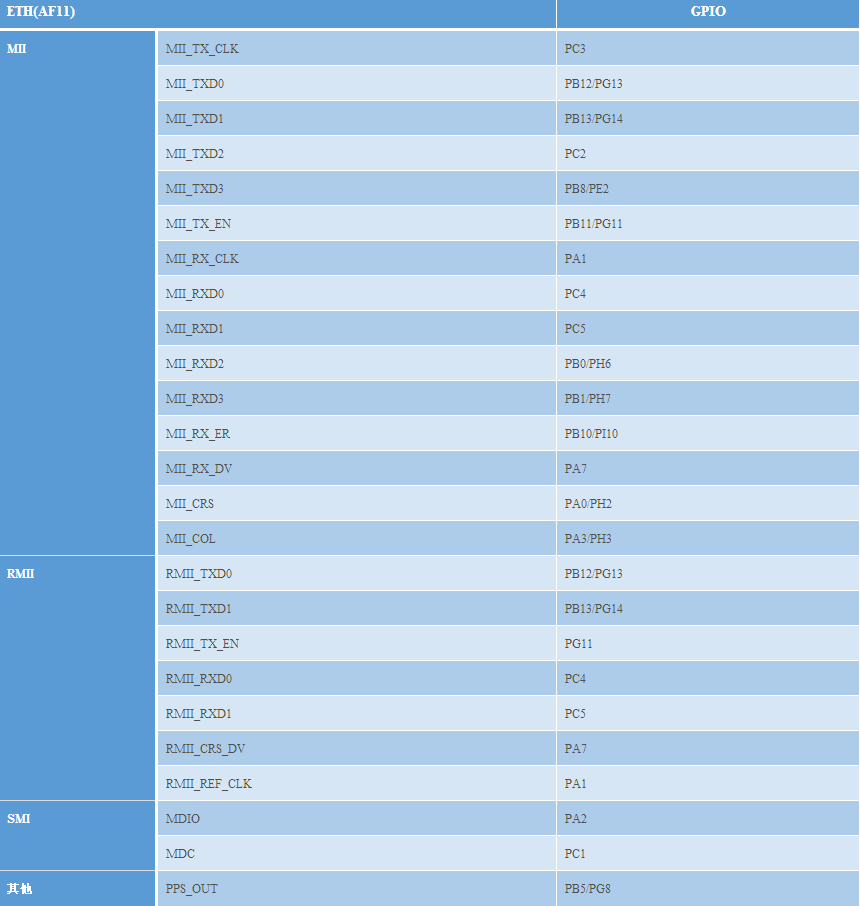

表 392 ETH復用引腳

其中，PPS_OUT是IEEE 1588定義的一個時鐘同步機制。

39.4.3 MAC數據包發送和接收

ETH外設負責MAC數據包發送和接收。利用DMA從系統寄存器得到數據包數據內容，ETH外設自動填充完成MAC數據包封裝，然后通過PHY發送出去。在檢測到有MAC數據包需要接收時，ETH外設控制數據接收，并解封MAC數據包得到解封后數據通過DMA傳輸?shù)较到y(tǒng)寄存器內。

1.    MAC數據包發送

MAC數據幀發送全部由DMA控制，從系統存儲器讀取的以太網幀由DMA推入FIFO，然后將幀彈出并傳輸?shù)組AC內核。幀傳輸結束后，從MAC內核獲取發送狀態并傳回DMA。在檢測到SOF(Start Of Frame)時，MAC接收數據并開始MII發送。在EOF(End Of Frame)傳輸?shù)組AC內核后，內核將完成正常的發送，然后將發送狀態返回給DMA。如果在發送過程中發送常規沖突，MAC內核將使發送狀態有效，然后接受并丟棄所有后續數據，直至收到下一SOF。檢測到來自MAC的重試請求時，應從SOF重新發送同一幀。如果發送期間未連續提供數據，MAC將發出下溢狀態。在幀的正常傳輸期間，如果MAC在未獲得前一幀的EOF的情況下接收到SOF，則將忽略該SOF并將新的幀視為前一幀的延續。

MAC控制MAC數據包的發送操作，它會自動生成前導字段和SFD以及發送幀狀態返回給DMA，在半雙工模式下自動生成阻塞信號，控制jabber(MAC看門狗)定時器用于在傳輸字節超過2048字節時切斷數據包發送。在半雙工模式下，MAC使用延遲機制進行流量控制，程序通過將ETH_MACFCR寄存器的BPA位置1來請求流量控制。MAC包含符合IEEE 1588的時間戳快照邏輯。MAC數據包發送時序參考圖 3910。

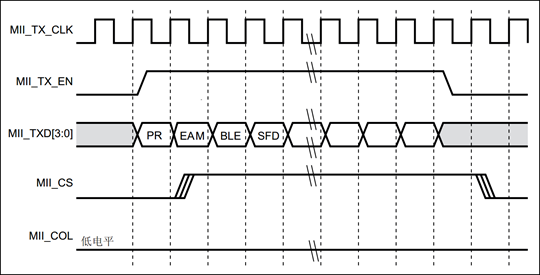

圖 3910 MAC數據包發送時序(無沖突)

2.    MAC數據包接收

MAC接收到的數據包填充RX FIFO，達到FIFO設定閾值后請求DMA傳輸。在默認直通模式下，當FIFO接收到64個字節(使用ETH_DMAOMR寄存器中的RTC位配置)或完整的數據包時，數據將彈出，其可用性將通知給DMA。DMA向AHB接口發起傳輸后，數據傳輸將從FIFO持續進行，直到傳輸完整個數據包。完成EOF幀的傳輸后，狀態字將彈出并發送到DMA控制器。在Rx FIFO存儲轉發模式(通過ETH_DMAOMR寄存器中的RSF位配置)下，僅在幀完全寫入Rx FIFO后才可讀出幀。

當MAC在MII上檢測到SFD時，將啟動接收操作。MAC內核將去除報頭和SFD，然后再繼續處理幀。檢查報頭字段以進行過濾，F(xiàn)CS字段用于驗證幀的CRC如果幀未通過地址濾波器，則在內核中丟棄該幀。MAC數據包接收時序參考圖 3911。

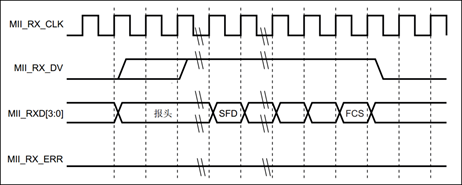

圖 3911 MAC數據包接收時序(無錯誤)

39.4.4 MAC過濾

MAC過濾功能可以選擇性的過濾設定目標地址或源地址的MAC幀。它將檢查所有接收到的數據幀的目標地址和源地址，根據過濾選擇設定情況，檢測后報告過濾狀態。針對目標地址過濾可以有三種，分別是單播、多播和廣播目標地址過濾；針對源地址過濾就只有單播源地址過濾。

單播目標地址過濾是將接收的相應DA字段與預設的以太網MAC地址寄存器內容比較，最高可預設4個過濾MAC地址。多播目標地址過濾是根據幀過濾寄存器中的HM位執行對多播地址的過濾，是對MAC地址寄存器進行比較來實現的。單播和多播目標地址過濾都還支持Hash過濾模式。廣播目標地址過濾通過將幀過濾寄存器的BFD位置1使能，這使得MAC丟棄所有廣播幀。

單播源地址過濾是將接收的SA字段與SA寄存器內容進行比較過濾。

MAC過濾還具備反向過濾操作功能，即讓過濾結構求補集。

39.5 PHY：LAN8720A

LAN8720A是SMSC公司(已被Microchip公司收購)設計的一個體積小、功耗低、全能型10/100Mbps的以太網物理層收發器。它是針對消費類電子和企業應用而設計的。LAN8720A總共只有24Pin，僅支持RMII接口。由它組成的網絡結構見圖 3912。

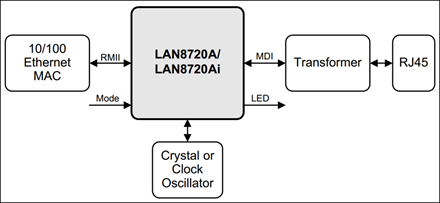

圖 3912 由LAN8720A組成的網絡系統結構

LAN8720A通過RMII與MAC連接。RJ45是網絡插座，在與LAN8720A連接之間還需要一個變壓器，所以一般使用帶電壓轉換和LED指示燈的HY911105A型號的插座。一般來說，必須為使用RMII接口的PHY提供50MHz的時鐘源輸入到REF_CLK引腳，不過LAN8720A內部集成PLL，可以將25MHz的時鐘源陪頻到50MHz并在指定引腳輸出該時鐘，所以我們可以直接使其與REF_CLK連接達到提供50MHz時鐘效果。

LAN8720A內部系統結構見圖 3913。

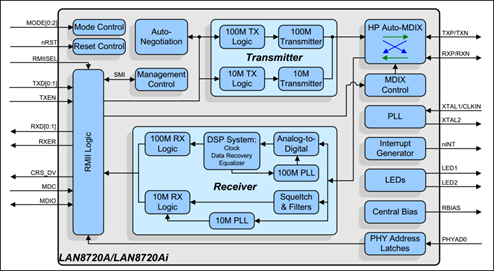

圖 3913 LAN8720A內部系統結構

LAN8720A有各個不同功能模塊組成，最重要的要數接收控制器和發送控制器，其它的基本上都是與外部引腳掛鉤，實現信號傳輸。部分引腳是具有雙重功能的，比如PHYAD0與RXER引腳是共用的，在系統上電后LAN8720A會馬上讀取這部分共用引腳的電平，以確定系統的狀態并保存在相關寄存器內，之后則自動轉入作為另一功能引腳。

PHYAD[0]引腳用于配置SMI通信的LAN8720A地址，在芯片內部該引腳已經自帶下拉電阻，默認認為0(即使外部懸空不接)，在系統上電時會檢測該引腳獲取得到LAN8720A的地址為0或者1，并保存在特殊模式寄存器(R18)的PHYAD位中，該寄存器的PHYAD有5個位，在需要超過2個LAN8720A時可以通過軟件設置不同SMI通信地址。PHYAD[0]是與RXER引腳共用。

MODE[2:0]引腳用于選擇LAN8720A網絡通信速率和工作模式，可選10Mbps或100Mbps通信速度，半雙工或全雙工工作模式，另外LAN8720A支持HP Auto-MDIX自動翻轉功能，即可自動識別直連或交叉網線并自適應。一般將MODE引腳都設置為1，可以讓LAN8720A啟動自適應功能，它會自動尋找最優工作方式。MODE[0]與RXD0引腳共用、MODE[1]與RXD1引腳共用、MODE[2]與CRS_DV引腳共用。
