開發(fā)環(huán)境

操作系統：linux

開發(fā)板：mini2440

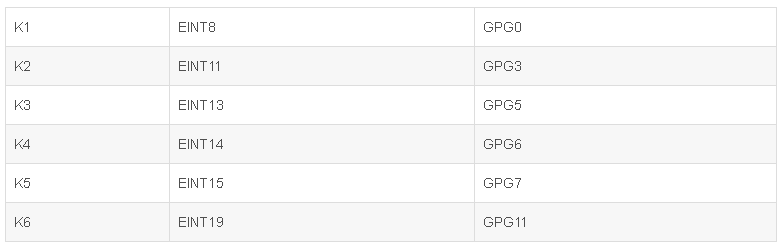

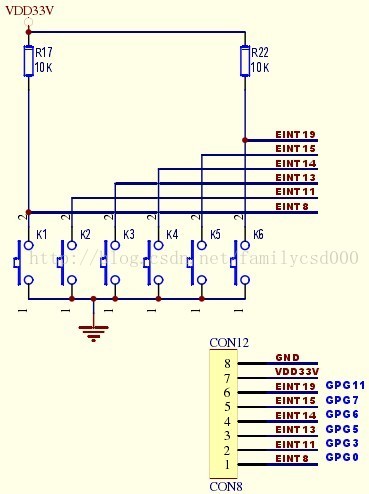

2.原理圖

GPGCON控制寄存器地址：

GPGCON控制寄存器功能說明：

3. 操作流程

（只需要操作GPGCON寄存器即可操作K1按鍵）

a）設置控制寄存器GPGCON為輸入功能：00

(即：可讀取GPGDAT寄存器的值)

//按鍵

unsigned long *GPGCON = 0x56000060;

unsigned long *GPGDAT = 0x56000064;

*GPGCON &= 0xffffc33c;//只用到4個按鍵GPG0 GPG3 GPG5 GPG6,功能設為00：輸入功能

b）我們按下按鍵，想讓對應的LED1——4，對應點亮，那么LED設置如下：

//LED

unsigned long *GPBCON = 0x56000010;

unsigned long *GPBDAT = 0x56000014;

*GPBCON &= 0xfffc03ff;    //功能設置：輸出功能 01

*GPBCON |= 0x00015400;

//1110 0001 1111

*GPBDAT &= 0xfffffe1f;

*GPBDAT |= (0xf<<5);//LED全滅

c）代碼如下：

void key(void)

{

    //按鍵

    unsigned long *GPGCON = 0x56000060;

    unsigned long *GPGDAT = 0x56000064;

    //     1100 0011 0011 1100

    //     c      3    3   c

    *GPGCON &= 0xffffc33c;//只用到4個按鍵GPG0 GPG3 GPG5 GPG6，功能設為00：輸入功能

    //LED

        unsigned long *GPBCON = 0x56000010;

        unsigned long *GPBDAT = 0x56000014;

        *GPBCON &= 0xfffc03ff;

        *GPBCON |= 0x00015400;

    //1110 0001 1111

        *GPBDAT &= 0xfffffe1f;

    *GPBDAT |= (0xf<<5);//全亮

    int i;

    int n;

    for(i = 0; i<5; i++)

    {

        *GPBDAT &= 0xfffffe1f;

        for(n = 0; n <0x100000;n++);

        *GPBDAT |= (0Xf<<5);

        for(n = 0; n<0x100000;n++);

    }

    while(1)

    {

        if((*GPGDAT & (1)) == 0)

        {

            *GPBDAT &= ~(1<<5);

        }

        else

        {

            *GPBDAT |= (1<<5);

        }

                if((*GPGDAT & (1<<3)) == 0)

                {

                        *GPBDAT &= ~(1<<6);

                }

                else

                {

                        *GPBDAT |= (1<<6);

                }

                if((*GPGDAT & (1<<5)) == 0)

                {

                        *GPBDAT &= ~(1<<7);

                }

                else

                {

                        *GPBDAT |= (1<<7);

                }

                if((*GPGDAT & (1<<6)) == 0)

                {

                        *GPBDAT &= ~(1<<8);

                }

                else

                {

                        *GPBDAT |= (1<<8);

                }

    }

}

d）Makefile文件：

key_test.bin:key_test

    arm-linux-objcopy -O binary ./key_test key_test.bin

key_test:key_test.o

    arm-linux-ld -Ttext=0x30000000 key_test.o -o key_test

key_test.o:key_test.c

    arm-linux-gcc -c key_test.c -o key_test.o

.PHONY:clear copy

clear:

    rm -rf key_test.o key_test key_test.bin

copy:

    cp key_test.bin /var/lib/tftpboot/
