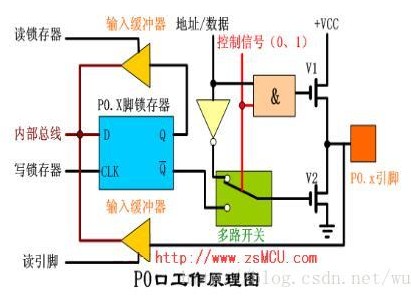

學習ARM嵌入式的時候，發現自己對以前學過的數模器件的知識遺忘了不少，按照我的進度本來應該繼續學習ARM微處理器控制的課程，但想著后來勢必還會遇到相同的問題所以就準備中斷一下，殺回來把匯編和一些電路知識再總結一下，查漏補缺。如果有寫的不合理的地方，還請多多指教。言歸正傳，先來一幅圖片來引入今天要講述的三個知識點：

鎖存器（由一個D觸發器構成）

D：數據輸入端；

CP/CLK：時序信號輸入端；

Q：輸出端；

~Q：反向輸出端；

工作原理：

當D端輸入數據信號，CP/CLK端沒有時序信號時，Q和~Q端將不會有信號輸出；

當D端輸入數據信號，CP/CLK端有時序信號時，Q和~Q端有信號輸出；

當D端和CP/CLK端同時有信號輸入后突然撤掉CP/CLK信號時，D的值將會被保存到（“鎖”）在器件內，此時Q和~Q端并沒有信號輸出，等下一個時序再次輸入到CP/CLK端，Q和~Q將會正常輸出D端傳送的信號；

三態緩沖器（三態門）

三態：輸出端的高電平，低電平，高阻態；

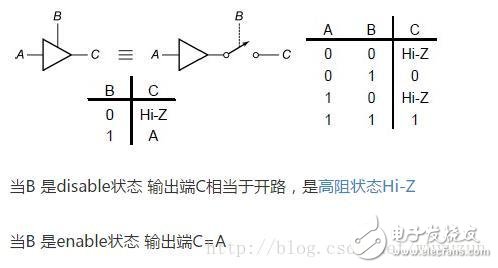

這里小哥偷個懶，百度一哥們兒給的解釋，圖文并茂想必更加清晰；

這里給各位初學者提個醒：連個三態緩沖器的輸出端并不是說輸出到了鎖存器的D端借口上，而是輸出到了單片機內部總線上，至于怎么傳的那是后話；

輸出驅動器

看圖可知管腳的輸出是靠兩個MOS組成的推挽式結構，而且兩個MOS管一次只能導通一個；

多路開關

首先，P0管口是復用管口，由于多路開關的存在是的P0口既可以用作普通I/O口，也可以用作外部拓展時傳輸數據和地址信號的總線功能；

P0口做低八位地址總線和數據總線，P2做高八位地址總線；

這里解釋一下：不同的單片機結構不同，比如8031系列單片機內部沒有程序儲存器ROM，這就是的必須外置ROM，這是就必須犧牲管腳去外接ROM；
