2020年07月06日 | MSP430F169(一) —— 點亮發光二極管

發布者:達文西happy 來源: eefocus關鍵字:MSP430F169  點亮  發光二極管 手機看文章 掃描二維碼
隨時隨地手機看文章

LED模塊

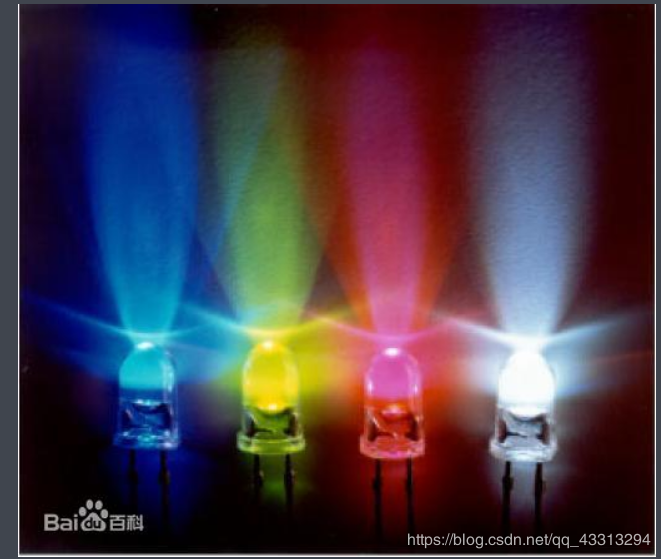

1. LED燈工作原理

在這里插入圖片描述

發光二極管的核心部分是由P型半導體N型半導體組成的晶片,在P型半導體和N型半導體之間有一個過渡層,稱為PN結。在某些半導體材料的PN結中,注入的少數載流子與多數載流子復合時會把多余的能量以光的形式釋放出來,從而把電能直接轉換為光能。PN結加反向電壓,少數載流子難以注入,故不發光。當它處于正向工作狀態時(即兩端加上正向電壓),電流從LED陽極流向陰極時,半導體晶體就發出從紫外到紅外不同顏色的光線,光的強弱與電流有關。

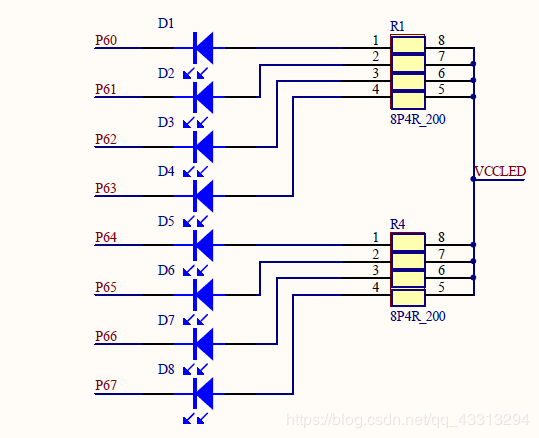

2. LED電路

在這里插入圖片描述

代碼分析

1. 位運算LED流水燈

void LED_light_By_Bit_Open()

{

volatile unsigned int j;

volatile unsigned int i;

for (;;)

{

for (j = 0;j < 8;j++) //從左向右依次點亮

{

    P6OUT = P6OUT << 1;

    i = 5000;

    do(i--);

    while (i != 0) ;

}

P6OUT = 0XFF;

for (j = 0;j < 8;j++) //從右向左依次點亮

    {

        P6OUT = P6OUT >> 1;

        i = 5000;

        do(i--);

        while (i != 0) ;

    }

P6OUT = 0XFF;

}

}


2. switch LED流水燈

void LED_Runing(unsigned char LED_NUM)

{

switch(LED_NUM)

{

        case 0:

          LED8 &= ~(1<<0);  //點亮D1燈

          break;

        case 1:

          LED8 &= ~(1<<1);  //點亮D2燈

          break;

        case 2:

          LED8 &= ~(1<<2);  //點亮D3燈

          break;

        case 3:

          LED8 &= ~(1<<3);  //點亮D4燈

          break;

        case 4:

          LED8 &= ~(1<<4);  //點亮D5燈

          break;

        case 5:

          LED8 &= ~(1<<5);  //點亮D6燈

          break;

        case 6:

          LED8 &= ~(1<<6);  //點亮D7燈

          break;

        case 7:

          LED8 &= ~(1<<7);  //點亮D8燈

          break;

        default:

          LED8 = 0x00;     //點亮所有的LED燈

          break;

}

}

關鍵字:MSP430F169  點亮  發光二極管 引用地址:MSP430F169(一) —— 點亮發光二極管
