隨著內燃機被電動車取代，機械系統傳感器將被眾多的電子傳感器取代，以實現高效的操作和不同程度的自動駕駛。其中一些新的傳感器將單獨運行，但許多重要的傳感器需要與其他傳感器融合，以使其價值最大化。

目前還不清楚的是，這種傳感器的融合將在什么位置發生，或者究竟如何對數據進行組合、分類和優先處理。

Flex Logix的IP銷售和營銷副總裁Andy Jaros說：“很明顯，現在汽車有太多的傳感器數據，卻沒有足夠的處理能力，傳感器的融合將會發生。但如何發生，仍在不斷發展，并取決于每款車型系統設計者的決定?！?p>

攝像頭、雷達和激光雷達等傳感器的數據流可以以多種方式組合，以提供新的或更可靠的信息。這種處理發生的位置有助于告知網絡架構，但它也影響AI將如何對數據進行處理。

Xilinx汽車部高級主管Willard Tu說：“預計原始數據將與攝像頭或其他傳感器融合，然后進入感知引擎，從而可能產生更好的結果。”

關于如何實現，沒有普遍的共識，卻有很多意見。Synopsys的高級產品營銷經理John Swanson說：“老實說，我認為現在這都有點宗教色彩了?！?p>

傳感器融合的基礎

自從10年前左右電子傳感器大規模出現以來，傳感器融合一直很流行。人們的想法是，通過融合幾個不完美的傳感器，可以得到一個更好的結果。一種看法是，一個傳感器可以彌補另一個傳感器的弱點。例如，來自加速計、陀螺儀和磁力計的數據結合起來，可以提供更好的位置和導航信息。

Rambus的安全技術產品經理Thierry Kouthon說：“傳感器融合的目的是讓汽車擁有像人類一樣感知，因為人有視覺、聽覺和嗅覺等感知能力。車輛沒有這些，所以我們必須用具有同樣精度的東西來代替它?！?p>

目前大部分重點是視覺相關的傳感器：攝像頭、雷達和激光雷達。它們遠不是車輛中唯一的傳感器，但性能相關的傳感器（檢測車輛狀態的傳感器）更有可能獨立運作。

這些監測器可能會進入電子裝置本身，盡管它們與內燃機所需的監測器完全不同。proteanTecs的汽車總經理Gal Carmel指出：“在內燃機中，至少有15個外部監控器來監控發動機本身，但在電動車中，是電池管理系統。因此，你看到的趨勢基本上是把所有這些監測器放在電子裝置內。”

視覺傳感器要復雜得多，它們必須處理各種情況（不同的光線、天氣、各種感興趣的物體），意味著每個傳感器都有其優缺點。我們的想法是，通過將它們放在一起使用，就可以覆蓋所有的情況。

圖1：使用傳感器融合的場景理解和導航（來源：西門子）

原則上，傳感器融合可以有幾種不同的方式。一種是，所有傳感器的所有輸出在不同的情況下以不同的方式進行組合。另一種，系統主要依靠一個傳感器，如攝像頭，除非在某種情況下攝像頭數據的質量不佳（如光線不足）。然后，其他傳感器選項作為冗余，在必要時介入。

Carmel說：“如果你看一下所有這些傳感器，是的，它們提供某種重疊或冗余，但它們也提供不同的能力。”

其他數據也可能被融合進來，比如GPS和地圖數據。車輛的位置可能是由GPS與視野中識別的地標和車道標記融合確定的，但它可以與地圖數據進行交叉檢驗，確保計算出來的位置是合理的。

Rambus的Kouthon說：“這也可以一直延伸到V2X，意味著像信號燈和鐵路交叉口這樣的基礎設施、其他車輛等也可以與你溝通?！?p>

因此，有許多方法可以做融合，而融合的質量可以成為一個差異化的因素。

是否需要所有的傳感器？當然，每個傳感器都代表著成本，較少的傳感器就意味著成本更低。雖然目前有三個主要的視覺傳感器，但對于這三個傳感器是否都能存續，人們意見不一。從三個傳感器減少到兩個傳感器的能力具體取決于傳感器融合和AI的質量。

Infineon產品營銷總監Vikram Patel說：“當有足夠的數據且AI也足夠智能時，這些傳感器中的一個就會被淘汰。如果這些車廠可以只采用雷達和攝像頭，我想他們會的?！?p>

當然，激光雷達公司的看法是不同的。Patel說：“那些人認為，可以只用激光雷達，也許還有雷達，或者更便宜的雷達，而不用攝像頭?！?p>

傳感器融合的最高級別目標是利用盡可能好的數據來做決定。這對于那些需要做出關鍵決策的ADAS或L4/L5自動駕駛系統至關重要。決策的質量是關鍵，這具體意味著取決于在車輛中的位置。

在局部層面，例如，在車輛的一角，這可能意味著決定要看到哪些物體。對于一個側向攝像頭，可能意味著識別潛在的行人或標志。在車輛前方，攝像頭可能需要看得更遠，并計算出接近的速度。

在全局層面，這必須滿足ADAS和自動駕駛的需要。這時，來自車輛周圍的輸入融合起來，以創建一個完整的車輛環境圖。Carmel說：“所有的測量、行人、物體檢測、對地標的理解、車道標記最終得出一個簡單的碰撞時間。”

三種處理方式

做好這一點需要三種不同的計算，可能很容易混淆。首先是視覺數據的簡單處理。那是基本的圖像處理工作，如顏色轉換、去噪和數據規范化，所有這些都是為了提高下游計算的數據質量。

Infineon的Patel說：“我接觸的每個客戶都談到了如何將原始ADC或FFT數據轉換為更智能或更清潔的數據。噪聲已經被過濾掉了，只有峰值被擊中，然后你把它移到你使用的任何管道中。”

接下來的兩個問題可能在某些程度上是交織在一起的。融合結合了來自不同來源的數據，而機器學習（ML）使圖像有意義。嚴格來說，傳感器融合不是ML，而ML也不是傳感器融合。但數據可以在提交給ML引擎之前融合，或者ML可以在融合前用于單個數據流，然后ML的結果可以被融合在一起。

融合架構還必須能夠處理車輛外產生的數據。Siemens EDA的自動駕駛和ADAS高級主管David Fritz說：“智能城市基礎設施有一個（與汽車傳感器融合）類似的問題。一邊是檢測物體并對其進行分類。我如何將這些信息以一種易于使用的方式輸入車輛？如果他們發送原始數據，他們所占用的5G帶寬將是驚人的。想想紐約市的1萬個交叉路口，所有的數據流都是同時傳輸。這將會淹沒整個系統。根本行不通。”

他繼續說：“假設他們想出了一些壓縮的方法來做到這一點，那么車輛本身將不得不增加計算能力來解壓數據?！?p>

讓外部源傳輸車輛可以本機工作的對象元數據，將簡化這種數據融合。

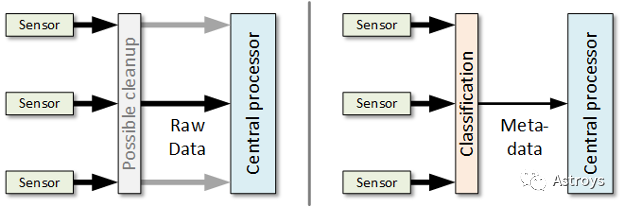

圖2：左邊是傳感器數據直接送到中央處理器的情況，要么完全是原始數據，要么經過一些小的數據清洗。它可能通過單一的連接到zonal控制器，或直接到中央處理器。在右邊，傳感器數據在zone內進行本地分類，元數據被發送到中央處理器。（來源：Bryon Moyer）

如果這成為解決的方式，那么所有這些對象共享將需要一些元數據的標準化。Fritz說：“我們沒有注意到整個行業有任何標準化的動向，盡管這是不可避免的。它極有可能由一個既定的標準來推動，即誰先走一步，誰就擁有最多的市場份額?！?p>

然而，這并不是一個需要解決的大問題。他補充說：“實際上你必須要有標準化的元數據的數量是有限的。而其中每一項的數據量都很小?！?p>

在哪里融合？

那么，考慮到所有這些計算工作，它將在車輛的什么地方發生？這是推動汽車架構設計的考慮因素之一。所謂的zonal架構似乎已成為首選方法，盡管并非所有公司都同意。

Cadence汽車解決方案總監Robert Schweiger說：“下一代架構是zonal架構，在汽車的每角，都會有一個zonal控制器，負責處理安裝在該物理區域某處的傳感器。”

這個想法是，在汽車的有限部分，比如說左前方，有相當多的工作由控制器完成。然后，結果可以被傳遞到中央處理器，在那里，局部的部分可以被組裝成一個全局視圖。

Patel說：“我們看到zonal架構的出現僅僅是因為太復雜。在zonal方案中，管理和移動數據更容易?！?p>

圍繞這個問題的討論往往集中在原始數據與處理過的數據上，但這并不是那么簡單的。Patel提醒說：“原始數據這個詞會導致很多混亂，因為不同人對原始數據的定義是不同的。它不純粹是你今天看到的完全處理過的對象數據。但你會看到部分處理完成后，結果被送入以太網管道?！?p>

其他人也同意。Tu指出：“今天，大多數的傳感器融合是面向?qū)ο蟮?，而不是原始的。面向?qū)ο蟮姆椒▽π阅芤筝^低。原始融合需要更復雜的處理，而且技術很新穎?！?p>

Zonal方法通過模塊化和可擴展的方式分配工作，簡化了系統。例如，一輛低端車可能有兩個zone，而高端車可能有六個或更多。將zonal控制器作為一個公共元素，將使控制器的數量更有可能增加，而成本也需要得到控制。

Synopsys的Swanson說：“這可能是中間地帶出現的地方。所以在zonal架構中，你做了一些抽象化的工作，把它交給中央處理單元。”

少數OEM，特別是新造車勢力，可能會選擇一種所有事情都集中完成的架構。但至少到目前為止，這些車廠都只是專注于高端市場。

Patel說：“如果我是Tesla，我主要生產高端汽車，我并不真正關心如何為低成本汽車做調整。通用和大眾他們會關心?！?p>

他不是唯一看到這種分裂的人。Kouthon說：“像BMW、Daimler和Ford這樣的傳統車廠代表著一種趨勢。還有一種新的趨勢，比如Aptiv、Tesla、Waymo，他們的看法有很大的不同?！?p>

例如，Tesla使用一個強大的中央處理單元。Kouthon說：“該芯片接收所有的攝像頭、超聲波和雷達信號，并對它們進行集中處理。他們的理由是，我們將在中央處理單元和傳感器之間的布線層面提供冗余，減少故障的幾率。”

這種布線冗余反映了他們在車內數據傳輸和向電子裝置供電方面做了專門的努力。通過使用環形架構，這種冗余可以不增加網絡中的布線。

當然，可靠性對汽車來說是個大問題。Swanson指出：“如果你只使用一個中央處理器，你就會把大量的可靠性放在一臺計算機上。”

他接著說：“也可以說，并非所有的決定都需要集中作出。可能有很多決定可以在本地做。你不需要超級計算機來控制擋風玻璃雨刷器的頻率?！?p>

Zone里面該包含哪些東西？

考慮到zonal的方式，我們現在可以解決在哪里做什么的問題了，盡管在供應鏈中可能會有一些不同利益帶來的拉扯問題。

例如，攝像頭廠商可能希望自己進行物體分類，然后提供對象元數據來實現差異化。至少，他們可以在ML前和融合前進行大量的圖像處理。

Zonal控制器可以實現傳感器本身沒有執行的任何本地處理?？赡苁切盘柷逑矗赡苁潜镜豈L，也可能是本地傳感器融合。這一決定的一個重要驅動因素是用于移動數據的帶寬。在zone內進行的任何處理都會自然地壓縮原始數據。Zone可以發送對象元數據，而不是將原始攝像頭數據送到中央處理器。

Zonal控制器可以對其視野內的對象進行初步分類。Cadence的Schweiger說：“Zonal控制器將對來自這些傳感器的數據進行預處理，并向中央計算單元發送更高級別的對象數據。你可以在zonal控制器中進行預融合（即早期融合），然后在中央計算機中進行所有四個zonla控制器的最終融合。預融合也可以減少數據量?！?p>

這與決定哪些網絡將被用來傳輸所有這些數據密切相關。Simens與一家OEM做了一些工作，模擬了不同的設置。

Fritz說：“我們做了三個模型。在第一個模型中，我們通過汽車以太網將原始傳感器數據傳送到中央處理器。中央處理器完成所有的傳感器融合、物體檢測、分類和決策。第二個方法是邊緣做一些傳感器的計算，這可以將網絡帶寬減少約40%。”

在這個模型中，Simens將三維點云從邊緣發送到中央處理器。Fritz說：“第三個選擇是在靠近傳感器的邊緣做所有事。然后我們所要做的就是傳遞物體的元數據，位置、分類、運動方向，諸如此類。我們看到，第一種情況需要10Gbps以上的速度來傳輸所有的原始傳感器數據，這遠遠超過了目前以太網最大的1Gbps的速度。只有后兩種情況是可行的。我們傾向于物體融合，而不是任何種類的三維點云?！?p>

這表明有相當多的工作可以在zone做。但具體多少呢？Zonal控制器的一個重要考慮因素是成本，這可能會限制以可接受的價格包含重型ML硬件數量。這將是分配工作的重要因素。

Schweiger提醒說：“從經濟角度來看，你不能把最大的AI性能放到zonal控制器中，因為芯片面積會太大。所以這意味著你需要有混合使用。”

也就是說，處理方式的劃分可能仍然是專有的，因為OEM試圖在zonal和中央找到傳感器融合和ML的最佳組合。Schweiger指出：“他們?nèi)绾卧谲囕v中分配某些任務可能是OEM的秘密武器?！?p>

或者簡單地說，沒有一個方式適合所有情況。Cadence的設計IP營銷總監Tom Wong補充說：“這完全取決于車廠和他們的理念。他們在中央擁有的計算資源以及他們愿意接受的能耗。”

一個暫時的問題？

盡管如此，仍存在著一種頑固的信念，即在沒有任何限制的情況下，將所有的原始數據拿到中央處理器上計算就能做出最好的決定。通過壓縮初始的原始數據，所有的預處理都犧牲一些信息以減少帶寬。這可能不是最理想的，但現在已經足夠好了，特別是考慮到車輛暫時會受到帶寬的限制。

在這種觀點下，將zone用于傳感器融合和ML將是一個過渡性的東西，直到我們能夠更有效地將所有的數據帶到中央。Schweiger說：“現在，各公司仍在開發非常智能的傳感器模塊。但以后，這將發生變化，并將轉向中央計算單元?！?p>

這將在什么時候發生人們還都只是在猜測，因為即使我們在設計更快的網絡，但同時也在增加更多的數據。這表明在未來很長一段時間內，zone可能仍然會承載一些這種基礎計算。

然而，如果這種轉變真的發生，也并不一定意味著zonal架構的終結。許多與傳感器融合或ML無關的任務仍然可以在本地執行，而zonal架構提供了一種高效和方便的方式。

Schweiger說：“也許有些東西不需要進行數據融合。你只需對一些東西進行預處理，比如雷達的波束形成。對于這種傳感器來說，這是一件獨立的事情，而且它并沒有驅動決策?！?p>

因此，盡管OEM試圖在zone和中央之間提供傳感器融合和ML計算的最佳組合，但隨著時間的推移，它將遷移到中央。但這勢必會引起車廠和攝像頭廠商之間的拉扯，對于攝像頭公司來說，這將不利于他們在攝像頭中進行物體分類。

Schweiger指出：“一旦OEM解決了所有的問題，一切都將更具可擴展性，更容易維護。它可以有一個更干凈的軟件架構，因為你不再需要刷新100個ECU了?！?p>

Kouthon表示贊同。他說：“通過一個網絡，你把所有的東西都帶到中央處理器上，這樣做OTA就容易多了，因為你每次只需要更新幾樣?xùn)|西?！?p>

目前，不同的OEM可能會在不同的地方劃定zone和中央之間的界限。靈活性是很重要的，無論是在軟件還是在可編程的硬件方面。Flex Logix的Jaros說：“我們已經聽到了許多圍繞傳感器融合的爭論。我們認為答案是使用eFPGAs，讓系統設計者擁有一個支持兩種情況的芯片，即在傳感器附近或在中央處理單元中完成融合?！?p>

但考慮到車輛的設計方式，這可能是一個緩慢的過程。Fritz說：“你將會在2026年左右看到市面上有這樣的解決方案。每個人都需要密切關注事態的發展，并準備在必要時做出調整?！?p>
