當電阻器與電路中的LED串聯以通過限制通過它們的電流來保護發光二極管時，稱為LED電阻器。在LED電路中，電源電壓內的微小變化會導致LED發光非常明亮或變暗，甚至可能損壞。因此，使用串聯電阻器來避免電流略微流過LED。本文將詳細介紹led電阻器是如何工作的，led電阻計算方法，感興趣的朋友可以往下看哦。

    LED電阻器如何工作？

    一旦電流流過LED，它就會發光。這個簡單的電路使用電壓源通過與LED串聯的電阻器為LED供電。本電路中使用的電阻通常稱為鎮流電阻。LED電路中電阻器的目的是限制整個LED的電流，并避免過大的電流，否則會損壞LED。如果電路中的電壓源等于LED的壓降，則無需電阻。

    該電阻器的電阻可以通過歐姆定律和基爾霍夫電路定律非常容易地計算出來。LED電壓（VLED）可以從電壓源（VLED）中減去，然后可以通過LED操作所需的電流（I）進行分流。因此，電阻方程可以變?yōu)?/p>

    所以這個電路可以用在顯示器上電腦，DVD播放器像上電指示燈一樣。盡管如此，該電路仍廣泛用于消費電子產品。

    如何計算LED的電阻值？

    下面解決了單個電阻和多個電阻的LED電阻的示例問題。

    示例1：

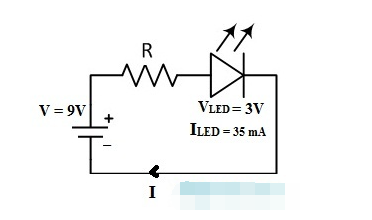

    簡單的LED電路圖如下所示，其中包括3V電壓和35mA電流，應連接到9V電源。計算電阻值？

    3我們知道VLED=3V，V=9V和I=35mA

    計算上述電路中單個電阻的電阻值的公式為;

    將上述等式中的值替換為“R值”。

    R=9–3/0.035=171歐姆

    在上述電路中，電阻必須具有171歐姆的電阻。如果無法訪問確切的值，請選擇下一個較高的電阻值，以將電流保持在LED限值以下。

    示例2：

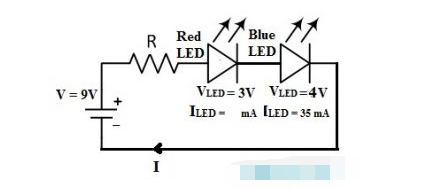

    在下面的電路中，兩個LED與電阻器和電壓源9V串聯，如紅色LED和藍色LED。紅色LED電壓值為3V，藍色LED電壓值為4V，其中兩個LED的電流均為30mA。請找到給定電路的電阻值。

    我們知道V=9V，VLED1=3V，VLED2=4V和I=30mA或0.03A等值。

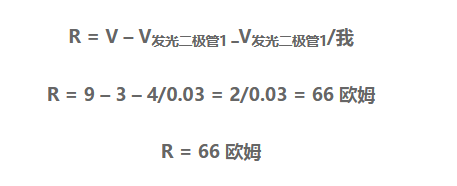

    當兩個LED與電阻串聯時，找到電阻值的公式為;
